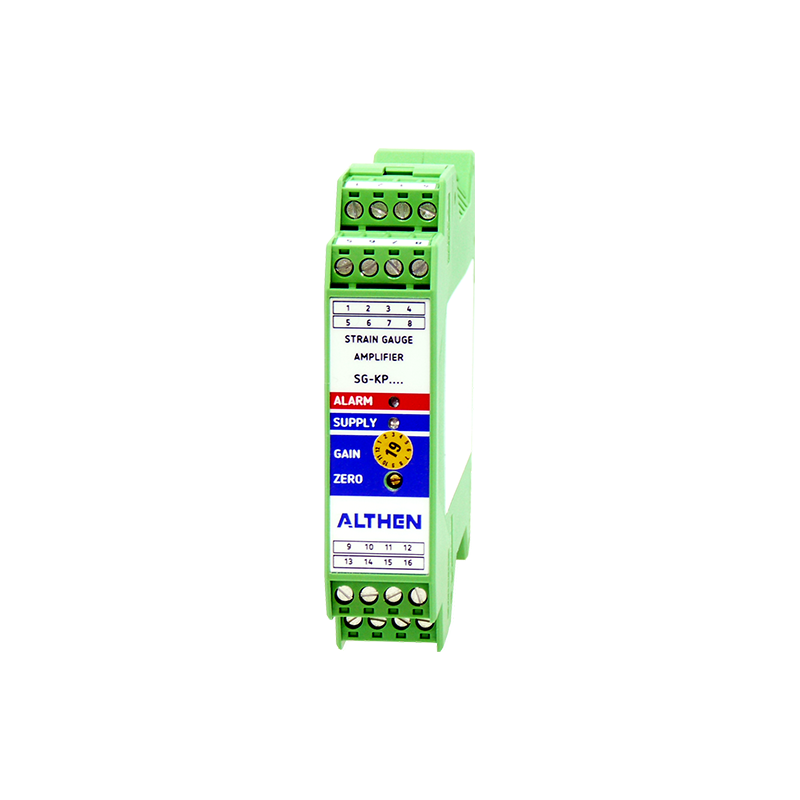

SG-KP Rekstrook Versterker
Eenkanaals versterker voor spanningsmeters voor DIN Top Hat-railmontage
Over de SG-KP rekstrookversterkers
Deze enkelkanaals rekstrookversterker SG-KP maakt de voeding en signaalversterking van een rekstrookje-transducer mogelijk. Het aansluiten van de transducer die een volledige brugweerstand van meer dan 300 ohm moet hebben, kan in 4-draadstechniek of door gebruik te maken van een lange aansluitkabel in 6-draadstechniek. Voor verdere evaluatie zijn standaard analoge uitgangen beschikbaar.
De meetversterker is geïnstalleerd in een kunststof behuizing (IP20) die bedoeld is voor montage op de DIN-rail.
De versterking kan worden aangepast door een interne precisieweerstand.
De potentiometers Z (Zero) en G (Gain), die toegankelijk zijn boven het deksel van de behuizing, maken een correctie van de kalibratie mogelijk. Door middel van een interne weerstand kan een verandering van het nulbereik worden bereikt.
Belangrijkste kenmerken SG-KP
- Voedingsspanning 10 - 18 VDC / 18 - 30 VDC
- Analoge uitgang 0 - 10 V / ±10 V / 4 - 20 mA
- Kunststof behuizing (IP20) voor DIN-rail montage
- Afmetingen (B x H x D) 23 x 99 x 115 mm
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Analog output | 0 - 10 V / ±10 V, max. 1 mA (short-period short-circuit proof) 4 - 20 mA, max. 500 Ω |
| Dimensions (w x h x d) | 23 x 99 x 115 mm |
| Electrical connections | Pluggable screw clamp |
| Enclosure | Plastic enclosure for top hat rail mounting (IP20) |
| Input resistance | >3 MΩ |
| Isolating proof voltage input to output | 200 V (higher isolated proof voltage on request) |
| Limit frequency (-3 db) | 1 kHz, shiftable low-pass filter of 10 Hz per DIP-switch |
| Max. input sensitivity | 100 mV/V at ±5 VDC excitation supply |
| Non-linearity | ±0.05 % FSO |
| Number of measuring channel | 1 (full bridge resistance >300 Ω) |
| Operating temperature | 0 to +50 °C |
| Power consumption | max. 5W |
| Storage temperature | -20 to +60 °C |
| Strain gauge excitation supply | ±2.5 VDC / ±5 VDC |
| Supply voltage | 10 - 18 VDC, 18 - 30 VDC, electronics protected against voltage reversal |
| Weight | approx. 150 g |
