SG-TG-USB-3P / SG-TG-USB-4P Versterker voor spanningsmeters
Maakt de voeding en signaalversterking mogelijk van maximaal 3 (of 4) parallel geschakelde rekstrooksensoren.
Belangrijkste kenmerken
- Aantal meetkanalen: 1 (DMS volledige brug >300 Ω)
- Voedingsspanning: 4,75 … 5,25 VDC (USB)
- Gegevenssnelheid: 115.200 kbps
- Elektrische aansluiting: connector
- Behuizing: aluminium desktopbehuizing IP50 (ook verkrijgbaar in IP65)
- 4-draads technologie
Over de SG-TG-USB-3P | SG-TG-USB-4P Versterker voor spanningsmeter
De beschreven 1-kanaals rekstrookmeetversterker in een aluminium tafelbladbehuizing maakt de voeding en signaalversterking van maximaal 3 (of 4) parallel geschakelde rekstrooksensoren mogelijk.
Technische beschrijving:
De beschreven 1-kanaals rekstrookversterker in de aluminium desktopbehuizing maakt de voeding en signaalversterking mogelijk van maximaal 3 (of 4) parallel geschakelde rekstrookopnemers met gestandaardiseerd meetsignaal/
Gevoeligheid. Naar de meetversterker kan Elke rekstrooktransducer met rekstrookjes volledige bruggen
groter dan of gelijk aan 300 ohm. De bedrading van de transducers is uitgevoerd in 4-draads technologie.
Een USB-interface en passende software beschikbaar. De sampling rate kan via de meegeleverde software worden aangepast.
pinout:

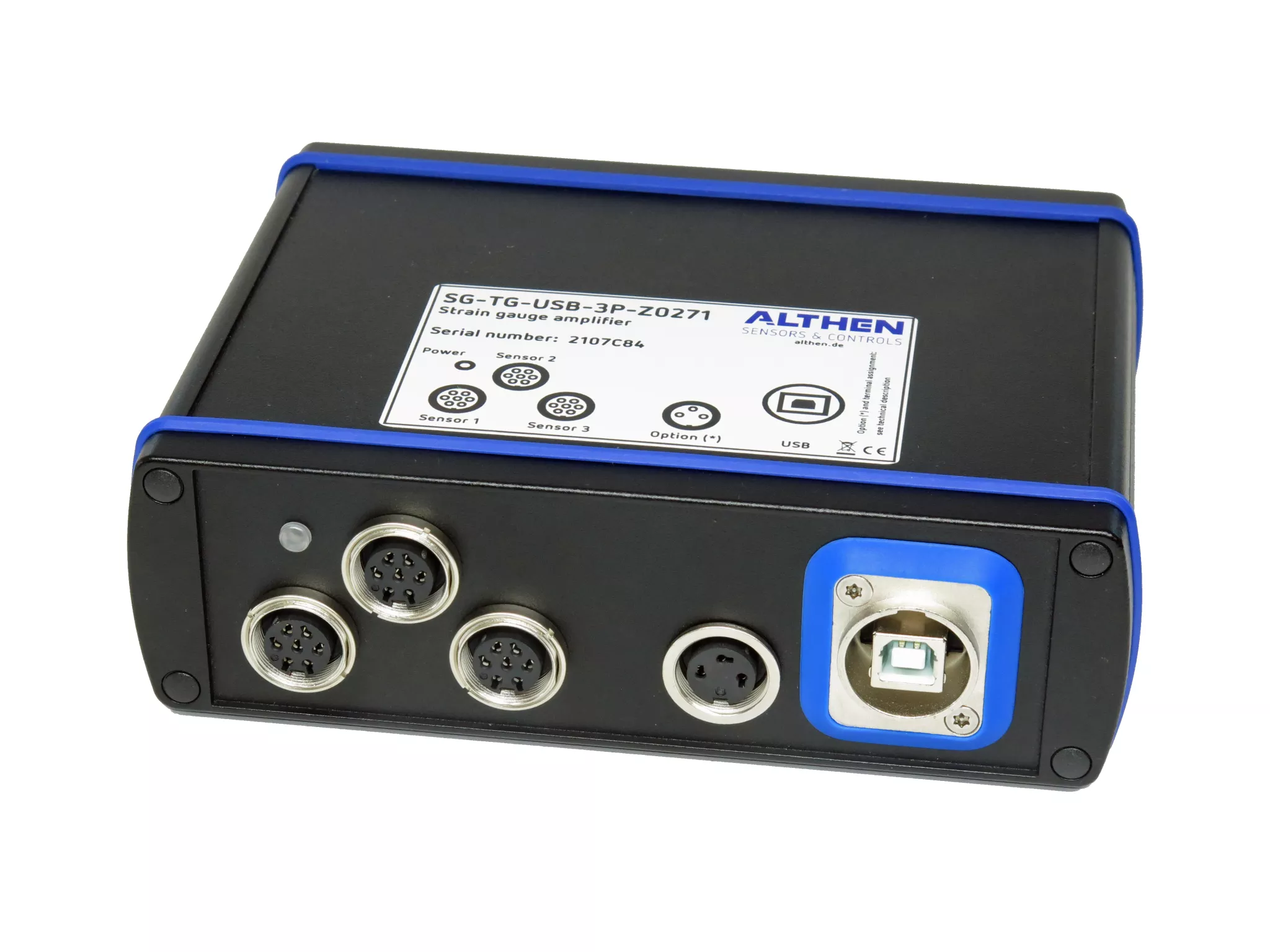

De versterker wordt aangesloten via de connectoren aan de voorzijde van het apparaat. Stekkersensor (7-polig): Sensor 1, Sensor 2, Sensor 3, (optioneel: Sensor 4) Opmerking: De aansluitvolgorde van de 3 (4) transducers is voor een zinvol meetresultaat niet relevant vanwege de sommatie.
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Betriebstemperaturbereich | -20 °C … +60 °C |
| Data rate | 115.200 kbps |
| Dimensions | ca. 172 x 55 x 127 mm |
| Dms supply voltage | 5 VDC |
| Electrical connection | Connector |
| Housing | Aluminum desktop case |
| Insulation withstand voltage between input and output | 200 V |
| Max input sensitivity | 3 mV/V bei 5 VDC DMS supply voltage |
| Number of measurement channels | 1 (DMS full bridge >300 Ω) |
| Power consumption | 0.5 W / max. 1W |
| Sampling rate | max. 100 Hz |
| Storage temperature range | -40 °C … +85 °C |
| Supply voltage | 4.75 … 5.25 VDC (USB) |
| Weight | ca. 800 g |
