Conventionele Multi-hole Probes
Drie,- vijf- en zeven-gaats sondes
Over de conventionele Multi-hole Probes

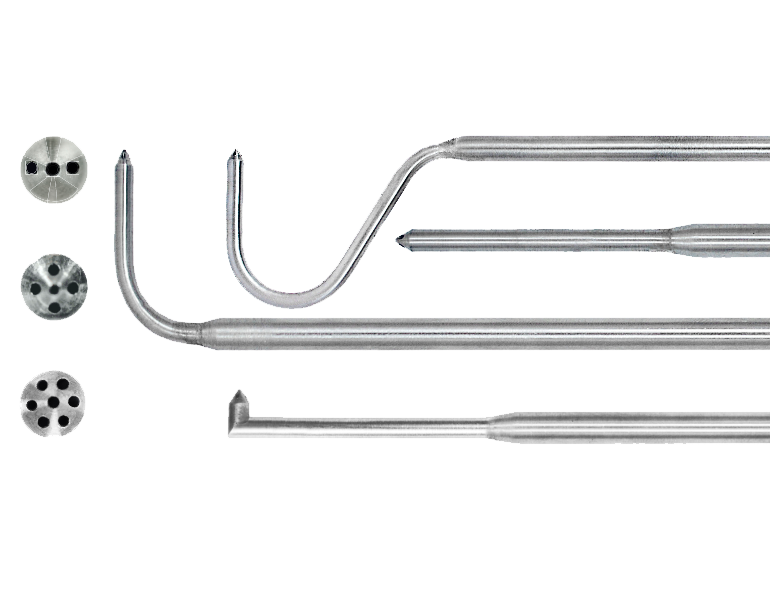

Conventionele Multi-Hole Probes zijn bedreven in het meten van stroomsnelheid en richting met hoge nauwkeurigheid. Deze fundamentele stroommeetinstrumenten kunnen worden vervaardigd in meerdere configuraties en geometrieën, waaronder rechte, L-vormige, cobra- en excentrische ferrule-racebaangeometrieën, met conische, gefacetteerde of halfronde uiteinden.
Een compleet stroomgegevenssysteem is beschikbaar door onze Multi-Hole Probe te koppelen aan onze Micro Air Data Computer (meerdere modellen beschikbaar). Wanneer de sonde in de stroom wordt gestoken, worden de bij elke poort gemeten drukken geïnterpreteerd door onze software voor druk-tot-snelheidsreductie om de grootte en richting van de stroomsnelheidsvector ten opzichte van de sonde te rapporteren, evenals de statische en totale druk.
Belangrijkste kenmerken conventionele sondes met meerdere gaten
- Tipdiameters zo klein als 1,59 mm
- Temperatuurclassificaties tot 500 C
- Sondekalibraties van 5 m/s tot Mach 2.0
- 2000 kalibratiepunten
- NIST-traceerbare kalibraties en gespecialiseerde kalibraties beschikbaar
- Op maat gemaakte technische oplossingen beschikbaar
- Gemiddelde gemeten hoekafwijking van <1 °
- Gemiddeld gemeten snelheidsafwijkingen van 1 % of ± m/s
Toepassingen conventionele meergatssondes
- Lucht- en ruimtevaart
- Automobiel
- Turbomachines
- Windturbine
- Windtunnel testen
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Angle error | ± 1° |
| Calibration flow speeds | 5 m/s to Mach 2.0 |
| Flow cone angle of receptivity | 30° (3HP), 50° (5HP), 70° (7HP) NOTE: This is not directly related to the conical angle of the tip |
| Flow temp. limits | Standard: 0 – 500°C |
| Frequency response | Standard: <50 Hz |
| Material | 300 Series Stainless Steel Construction, Including Shafts and Internal Tubing |
| Media | Standard: Non-Reactive Gases, Water |
| Mounting | Standard: Hex Prism, Optional: Rectangular Prism, Cylindrical with Flat |
| Number of holes | 3, 5, 7 |
| Pneumatic connection | Exit Tubing of 1.02 mm (0.040” ) OD with Tubulation |
| Probe geometry | Straight, Cobra, L-Shaped, Drilled Elbow |
| Probe reference | Flat on Hex Mount |
| Temperature measurement | Optional: Thermocouple |
| Thermodynamic data | Reference Pressure, Total Temperature |
| Tip diameter | Standard: 3.18 mm, Optional: 1.59 mm, 2.38 mm, 6.35 mm |
| Tip geometry | Standard: 60° Conical |
| Velocity error | <1% or 1m/s, (whichever is larger) |
