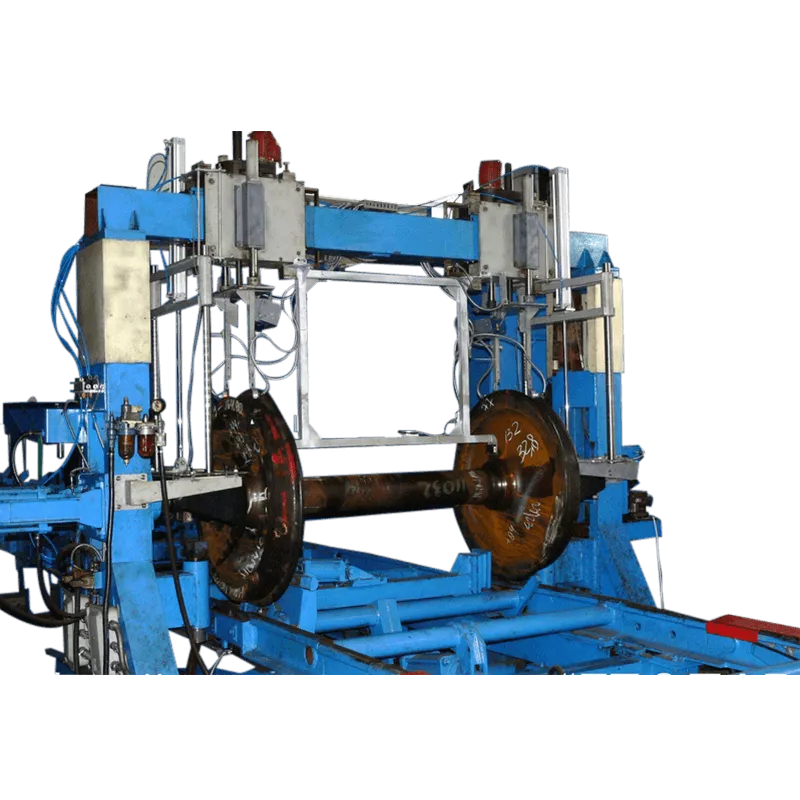

FDVKP Geautomatiseerd controlesysteem voor wielsets
Ontworpen voor het automatisch meten van 27 geometrische parameters van wielparen van wagons
Over het FDVKP geautomatiseerde regelsysteem voor wielstellen
Het systeem is ontworpen voor het automatisch meten van 27 geometrische parameters van wielparen van wagons tijdens inkomende en uitgaande inspecties die worden uitgevoerd in treinwagons/wielwinkels, wagondepots en reparatie- en verzamelwerkplaatsen voor wielparen.
Parameters FDVKP
- Wielparameters: onrondheid, afwijking van de contouren van het roloppervlak van het gewenste profiel, wielflensparameters, de breedte en dikte van het loopvlak van het wiel, defecten op het roloppervlak en de afstand tussen de wielen.
- Astapparameters: gemiddelde diameters onder de eerste en tweede lagers, onrondheid en conus.
- Asparameters: diameters en ovaliteit van pre-wheel-zadeldelen, diameters van wheal-zittingen en middendelen van as.
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Full time of control | No more than 4 minutes |
| Maximum power consumption | No more than 5kW |
| Measurement error for other parameters | 0,1mm |
| Measurement error for parameters of axle journal | No more than 4µm |
| Measurement error for parameters of pre-wheel-seat part | 4µm |
| Measurement range for diameter of axle journal | 129,0 - 130,5mm |
| Measurement range for diameter of middle part of axle | 150mm - 175mm |
| Measurement range for diameter of pre-wheel-seat part | 163,5 - 166,0mm |
| Measurement range for wheel diameter | 850mm - 965mm |
| Measurement range of for diameter of wheel seat part | 180 - 200mm |
| Number of rolling surface contours that can be controlled | No less than 600 |
| Overall dimensions fo the systems | 3200mm x 2700mm x 2900mm |
| System weight | 4000kg |
