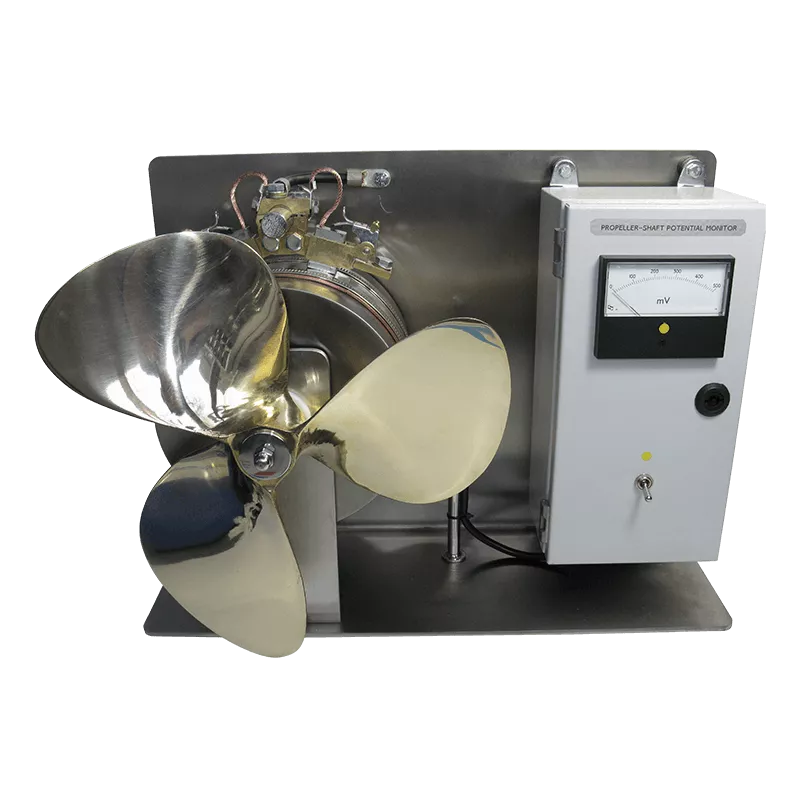

8047A-8047M Schroefasaarding en Monitoring Systeem

---

aardings- en bewakingssysteem voor de kabelas

Voorkom schade aan voortstuwingsmachines en bespaar onderhoudskosten met dit hoogwaardige Propeller Shaft Earthing and Monitoring System, dat het potentiaalverschil tussen de schroefas en de scheepsconstructie visualiseert. Dit stand-alone systeem combineert een schroefasaardingsset met een potentiaalbewakingsset zonder dat er een extra voeding nodig is.

Aardingsset voor schroefas

Om de elektrische stroom die door de schroefas stroomt naar de romp van het schip te leiden, bevat een Propeller Shaft Earthing Set (PSE) onderdelen met een zeer lage elektrische weerstand. Het hoofdbestanddeel van onze Propeller Shaft Earthing Set is een koperen sleepring met een massief zilveren inleg. De sleepring kan met twee roestvrijstalen klembanden en speciale connectoren op de schroefas worden gemonteerd.

Verder wordt er een borstelhouder meegeleverd met daarin twee zilver/grafietborstels (80% zilver) die over de zilverbaan van de sleepring lopen. De borstelhouder is door middel van een aardingskabel verbonden met de romp van het schip. Het is bewezen dat deze set zorgt voor een optimale elektrische continuïteit, waardoor de totale eigendomskosten worden verlaagd.

Potentiële bewakingsset

Naast onze PSE set visualiseert een Propeller Shaft Monitoring Set in de machinekamer het potentiaalverschil tussen de schroefas en de romp van het schip. De monitoringset bevat een extra borstelhouder met een enkele borstel die over de zilveren baan van de sleepring loopt. Deze borstelhouder is geïsoleerd van de romp van het schip en aangesloten op een analoge mV-meter die aangeeft of de PSE set goed werkt. Het voordeel van deze bewakingsset is dat deze onafhankelijk werkt zonder dat er stroomvoorziening nodig is. De analoge mV-meter op de bewakingsunit heeft een bereik van 0-500mV.

Ons PSE-systeem is een bewezen en geoptimaliseerd systeem, erkend door veel bedrijven in de scheepsbouwindustrie.

Voordelen Aardingssysteem voor schroefas

• Voorkomt schade aan voortstuwingsmachines en bespaart onderhoudskosten
• Stand-alone systeem zonder externe voeding
• Hoogwaardige materialen (zilver/koper) met lage elektrische weerstand

Onderdelenlijst Compleet aardingssysteem voor schroefas

• 8047A Propellor Shaft Earthing Set
  • 1x SE2100045-1 Slipring
  • 1x SE2100045-2 Shaft Earthing Brushholder
  • 2x SE2400081 Earthing Brush
  • 1x SE2100045-4 Clamping band
• 8047M Monitoring Set
  • 1x SE2400084-1 Monitoring Unit
  • 1x SE2200014 Monitoring Brushholder
  • 1x SE2400082 Monitoring Brush

Voor meer informatie en gebruiksaanwijzingen over het Propeller Shaft Earthing System download the user manual.

---
