Fiber optische druksensoren monitoren bodem tijdens heien

Ontdek dit project

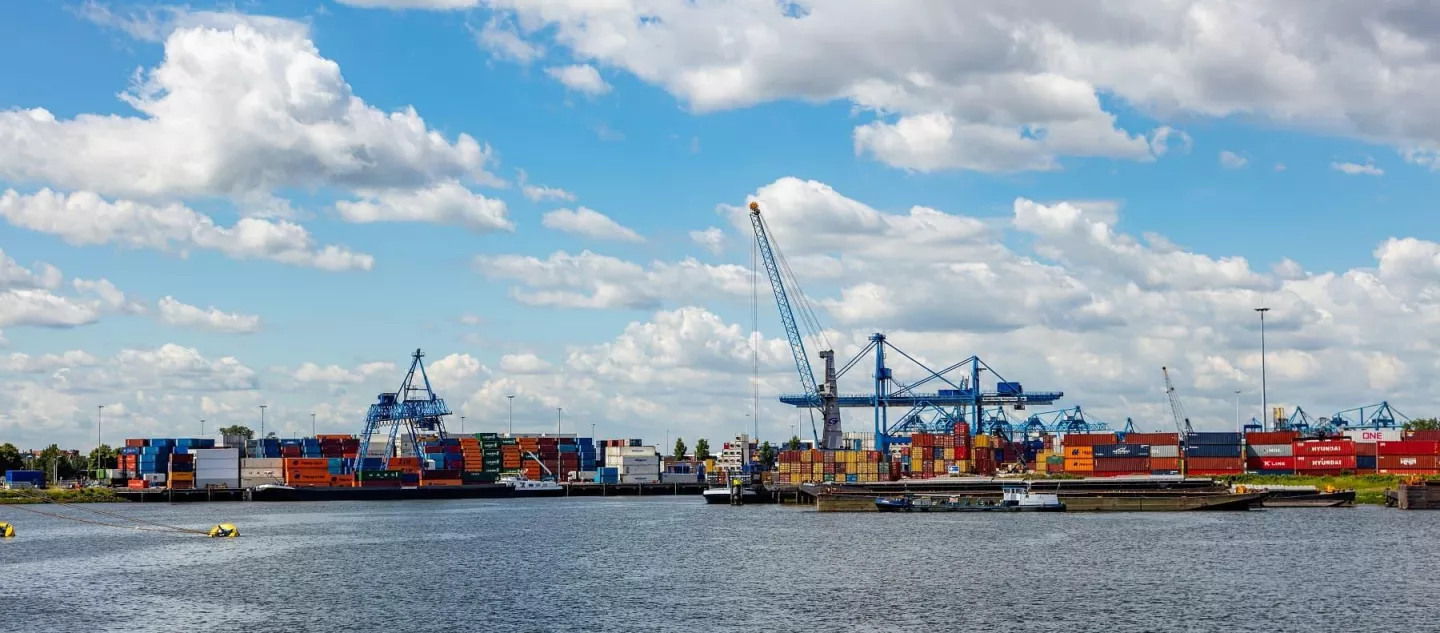

We namen deel aan een proefproject in de haven van Rotterdam. De pilot betrof de bouw van een nieuwe pier voor grote schepen. Hiervoor moesten 2 buizen met een grote diameter (2,5 meter) in de bodem van het kanaal geheid worden op een afstand van 10 meter van de kust.

Tijdens het project werden fiber optische druksensoren gebruikt om de verandering van de bodemgesteldheid van de haven te monitoren. Gedurende het bouwproject werden fiber optische druksensoren vergeleken met normale (elektrische) sensoren. De gemeente Rotterdam was zeer geïnteresseerd in het gebruik van de fiber optische sensoren omdat dat ze probleemloos gebruikt kunnen worden in EX-zones (explosie-gevaarlijke omgevingen).

Vanuit de overheid werd gevraagd om real-time te kunnen meten gedurende de plaatsing van de buizen om te zien wat er gebeurt met de bodem van het kanaal. De reden hiervoor was het feit dat er een pijpleiding voor drinkwater en kabels voor elektriciteit en internet/telefoon op de bodem van het kanaal aanwezig waren. Dit alles op slechts een paar meter afstand van de plek waar de buizen zouden worden geplaatst. Door het monitoren van het proces was de operator in staat om te stoppen wanneer de bodem van het kanaal aanzienlijk zou verzakken.

Installatie van de sensoren

De sensoren werden geïnstalleerd in een kunststoffen buis die op de bodem van het kanaal werd gelegd door professionele duikers. Samen met de optische sensoren werden eveneens traditionele sensoren in dezelfde buis geïnstalleerd voor referentiewaarden op basis van de bestaande conventionele drukgevoelige technologie.

Identieke metingen

Tijdens het plaatsen van de twee groten buizen lieten de meetresultaten gelukkig slechts een kleine beweging in de bodem zien, zodat de plaatsing van de palen succesvol kon werden afgerond. Na analyse van de waarde van zowel de traditionele als de fiber optische sensoren, kon worden geconcludeerd dat de metingen identiek waren.
Daaruit kon worden geconcludeerd dat de pilot succesvol is geweest, waardoor meer projecten in de toekomst kunnen profiteren van de unieke eigenschappen van deze glasvezelsensoren.

Monitoren op afstand

Een van de grote voordelen van de fiber optische oplossing is de mogelijkheid om op afstand te monitoren. De instrumentatie kon in tijdelijke kantoren geplaatst worden, op ongeveer 500 meter afstand van de plaats waar gewerkt werd.
Omdat glasvezelkabel intrinsiek veilig is, was er geen probleem om de kabel op de wal dwars door een EX-zone te leiden. De traditionele elektrische sensoren zijn dit niet, dus daarom moest een veel ingewikkelder systeem worden uitgerold. De traditionele sensoren werden in dezelfde buis geïnstalleerd voor referentiewaarden op basis van de bestaande conventionele drukgevoelige technologie.

Conclusie van het proefproject

Fiber optische sensoren hebben al veel voordelen ten opzichte van elektrische sensoren, maar met de nieuwe WLPI-technologie komen daar nog een aantal voordelen bij. Met name als het gaat om grote afstanden tussen sensor en meetstation of als er sprake is van een explosie-gevaarlijke situatie, dan is deze technologie zeer interessant.
