Rijkswaterstaat onderzoekt samen met onderhoudsbedrijf SPIE en TNO wat voor onderhoud er gedaan moet worden om de huidige sluis in bedrijf te houden, tot de nieuwe sluis wordt opgeleverd.
Onderhoud Noordzeekanaal door SPIE
Rijkswaterstaat heeft het onderhoud van de infrastructuur in het Noordzeekanaal aan SPIE uitbesteed. SPIE is verantwoordelijk voor een gebied met zo'n 13 beweegbare objecten: bruggen, sluizen en gemalen, maar ook dammen en de (groen)voorzieningen rondom de waterwegen.

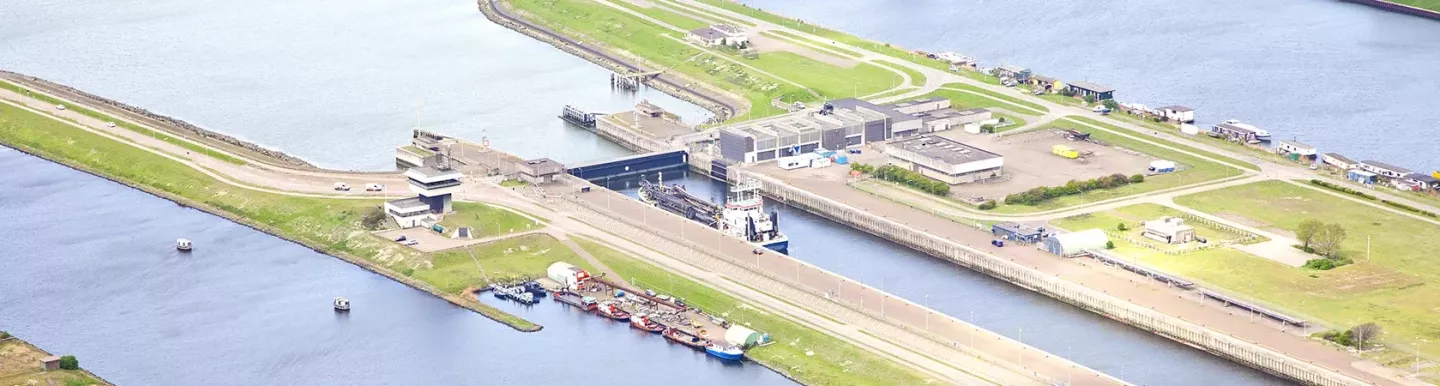

Noordersluis IJmuiden
De sluis heeft twee grote sluisdeuren. Wanneer de sluis open moet voor de scheepvaart, schuiven de sluisdeuren via een rails in de kade. De rails liggen onder water op een betonnen fundering. Na al die jaren in het water, is het beton aan het degenereren. Als de schade aan het beton te groot wordt kunnen rails gaan meeveren of inzakken wanneer de deur eroverheen rijdt.
Om een goed onderhoudsplan voor de sluis te ontwikkelen moet SPIE weten hoe de rails zich gedraagt als de deur eroverheen rijdt.
Over SPIE
op de gebieden van energie en communicatie. SPIE Nederland begeleidt bedrijven in het ontwerp, de uitvoering, de exploitatie en het onderhoud van netwerksystemen en energie-, infrastructurele-, industriële- en gebouwinstallaties.
Plug ‘n Play Meetsysteem
Om de vering van de rails te meten, is Althen om hulp gevraagd. Twee weken na het eerste contact heeft Althen het complete meetsysteem opgeleverd.
Aan de rails zijn door duikers 20 Lineaire Positiesensoren geplaats, 10 sensoren op elke rail. De S114 Lineaire Positiesensoren zijn robuust, nauwkeurig en speciaal geschikt voor gebruik onder water. Tijdens het openen en sluiten van de sluisdeuren wordt gemeten hoeveel de rails beweegt. De gecombineerde meetresultaten worden geregistreerd in een GL 7000 Datalogger.
Door het Plug ’n Play concept was het systeem, na het monteren van de sensoren, in een half uur gereed voor metingen.
Gebruik van het meetsysteem
De 20 Positiesensoren zijn met kabels van 100m, via door Althen ontwikkelde Junction Boxen aangesloten op de Graphtec Datalogger GL7000. Op het display van de Datalogger zijn de schommelingen live te monitoren. De meetresultaten kunnen worden opgeslagen, geëxporteerd of real time op afstand worden uitgelezen.
Na twee weken worden de meetgegevens doorgestuurd naar TNO (Nederlandse Organisatie voor Toegepast Natuurwetenschappelijk Onderzoek) die de data analyseert en verwerkt in een rapportage voor Rijkswaterstaat. Op basis van deze rapportage maakt SPIE een gedegen onderhoudsplan voor de Noordersluis.
Bekijk de video om een indruk te krijgen van de nieuwe sluis of bezoek de website van Rijkswaterstaat.
Accepteer de marketing cookies om deze video te bekijken.
Klik hier om uw toestemming te wijzigen.
Producten
GRAPHTEC Data Platform GL7000 System
- Digitale interfaces USB 2.0 en Ethernet
- 7 soorten invoermodules
- 4 soorten functiemodules
S114 (Waterdichte) Lineaire Inductive Positiesensor
- Meetbereik: 0 tot 800 mm
- Afgedicht tot IP68 - 10bar, 100msw, 145psi
- Uitstekende algehele prestaties
