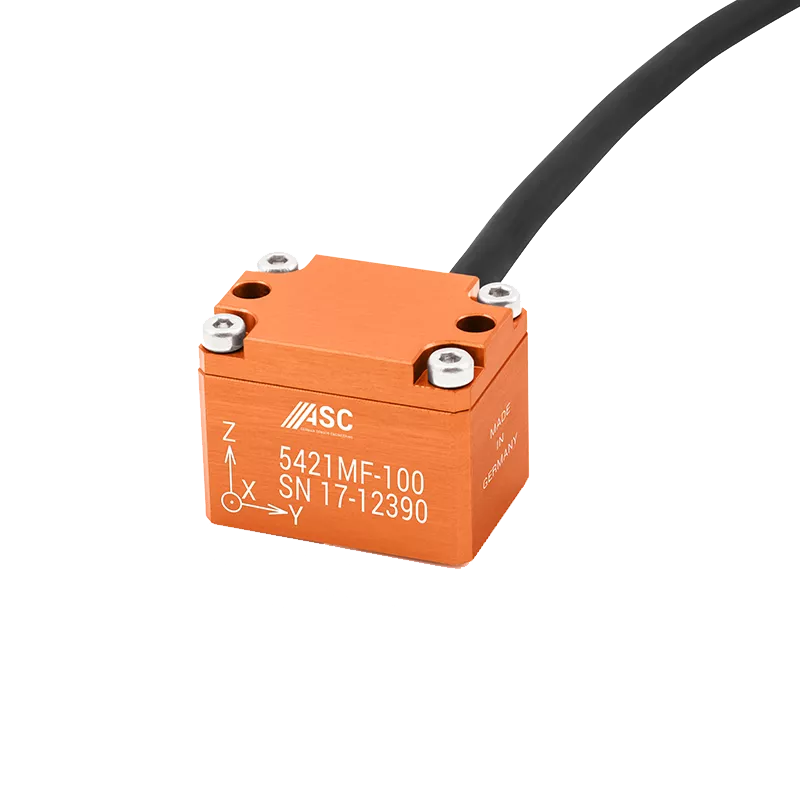

ASC 5421MF Capacitieve Accelerometer

Triaxiale analoge spanningsuitgang versnellingssensor met een lichtgewicht aluminium behuizing (IP65)


Belangrijkste kenmerken

  • Meetbereik: ±2g tot ±200g
  • DC reactie
  • Gas gedempt
  • Uitstekende stabiliteit van bias en schaalfactor
  • Laag stroomverbruik

Over de capacitieve versnellingsmeter ASC 5421MF

De versnellingsmeters van het type ASC 5421MF en ASC 5425MF zijn gebaseerd op bewezen MEMS technologie en capacitief werkingsprincipe. Het geïntegreerde elektronische circuit maakt een differentiële analoge spanningsuitgang (±2,7 V FSO) en een flexibele voedingsspanning van 5 tot 40 VDC mogelijk. De MF (Medium Frequency) versnellingsmeters van ASC bieden een breed frequentiebereik van 0 Hz tot 7 kHz (±3 dB) en een uiterst robuust ontwerp met schokbestendigheid tot 6000 g.
weerstand tot 6.000 g.

De sensor ASC 5421MF heeft een lichtgewicht aluminium behuizing en de sensor ASC 5425MF heeft een robuuste roestvrijstalen behuizing, beide met beschermingsklasse IP65 en een geïntegreerde kabel met configureerbare lengte en connectoren.

De triaxiale versnellingsmeters maken de detectie mogelijk van de kleinste versnellingen over een breed frequentiebereik in drie vrijheidsgraden, bijv. voor testbanktoepassingen, voertuig- en wegbewaking en resonantie- en fluttertests in de luchtvaart.

Belangrijkste kenmerken ASC 5421MF capacitieve versnellingsmeter

  • Triaxiaal
  • MEMS capacitief
  • Meetbereik: ±2 tot ±200 g
  • Ruisdichtheid: 10 tot 680 µg/√Hz
  • Frequentiebereik (±5 %): DC tot 2900 Hz
  • Aluminium of roestvrijstalen behuizing
  • Gemaakt in Duitsland
  • Differentiële uitgang met weinig ruis
  • DC respons, gas gedempt
  • Zeer hoge schokbestendigheid
  • Uitstekende stabiliteit van offset en schaalfactor
  • Opties ASC 5421MF capacitieve versnellingsmeter
  • Aangepaste kabellengte
  • Aangepaste connector
  • TEDS module
  • Toepassingen ASC 5421MF capacitieve versnellingsmeter
  • NVH en bedrijfsstabiliteit
  • Rij- en rijcomforttests
  • Voertuig- en rijdynamiek

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties Waarde
Amplitude non-linearity % fso <0.1 (typ) | <0.3 (max)
Measurement range g ±2, ±5, ±10, ±30, ±50, ±100, ±200
Noise density µg/√hz 10 to 680
Offset (bias) mv ±10
Operating temperature range °c -40 to +125
Power supply voltage v 5 to 40
Protection class IP65
Scale factor (sensitivity) mv/g 1350, 540, 270, 90, 54, 27, 13.5
Weight (without cable) gram ASC 5421MF: 20 | ASC 5425MF: 40
