ASC 5521MF Capacitieve Accelerometer

Triaxiale analoge spanningsuitgang versnellingssensor met een lichtgewicht aluminium behuizing (IP67)

Belangrijkste kenmerken

DC reactie
Gas gedempt
Uitstekende stabiliteit van bias en schaalfactor
Laag stroomverbruik
Differentiële modus

Algemene informatie

De capacitieve accelerometer met middenfrequentie (MF-serie) van ASC zijn gebaseerd op capacitieve detectie en genereren een analoge spanning die evenredig is met de ingangsversnelling. De acceleratiemeters kunnen zowel statische (zwaartekracht) als dynamische versnellingen meten. De MF-serie van ASC kan worden gebruikt voor trillingsmetingen bij zeer lage tot middelhoge frequenties van 0 Hz tot 2,5 kHz. De MF-serie beschikt over een MEMS-detectie-element waarbij de seismische massa is verbonden tussen twee geleidende condensatorplaten. Wanneer een ingangsversnelling wordt toegepast, trilt de seismische massa tussen de twee condensatorplaten en treedt een verandering in de capaciteit op. Deze verandering in capaciteit wordt via een ASIC (Application Specific Integrated Circuit) omgezet in een analoog spanningsuitgangssignaal met lage impedantie.

De capacitieve versnellingsmeter 5521MF van ASC is een sensor met analoge spanningsuitvoer. De sensor kan worden gevoed vanuit een DC-voeding (+5V tot +40V) en de uitgangsspanning is onafhankelijk van de voeding. De sensor werkt in een differentiële configuratie met ±2,7V volle schaal. Voor het volledige versnellingsbereik varieert de output tussen 0,3V en 3V. De differentiële configuratie resulteert in een betere signaal-ruisverhouding en betere prestaties.

ASC Type 5521MF werkt in een breed temperatuurbereik van -40°C tot +125°C. De sensor heeft een uitzonderlijke temperatuurstabiliteit, een zeer lage niet-lineariteit (<0,5%) en is bestand tegen herhaalde schokken tot 6000g.

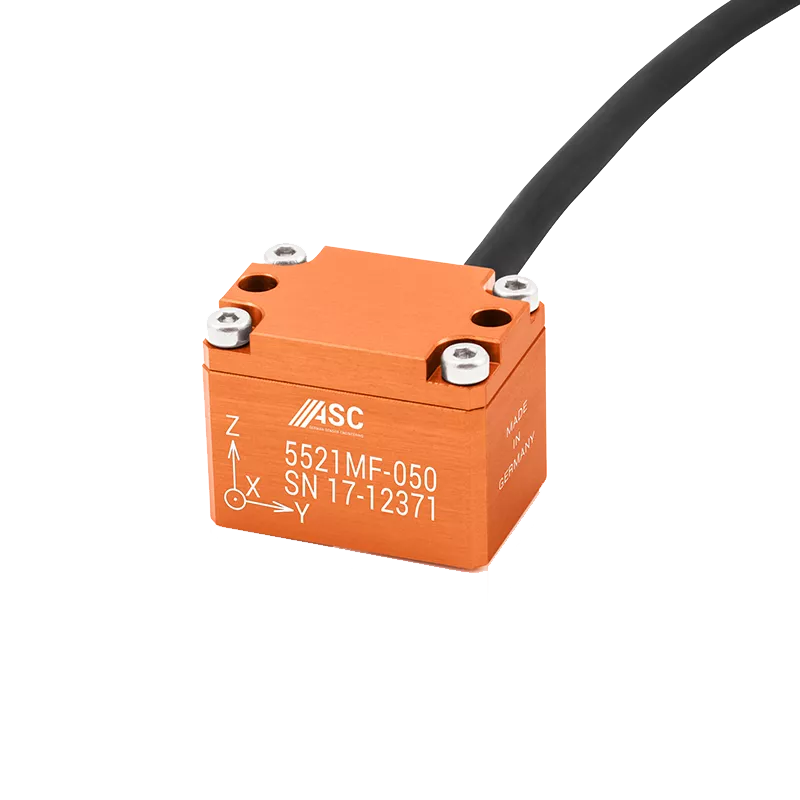

De ASC Type 5521MF heeft een lichtgewicht aluminium behuizing. Ook verkrijgbaar is het type 5525MF met een robuuste, corrosiebestendige roestvrijstalen behuizing. De sensoren worden standaard geleverd met een integrale kabel van 6 m.

Kenmerken

Meetbereik: ±2g tot ±200g
DC reactie
Gas gedempt
Uitstekende stabiliteit van bias en schaalfactor
Laag stroomverbruik
Differentiële modus
Lichtgewicht aluminium behuizing (IP67)

Opties ASC 5521MF

Aangepaste kabellengte
Aangepaste connector
TEDS module

Toepassingsgebieden ASC 5521MF

Monitoren en testen van gebouwen
Duurtesten
Remtest
Controle op trillingen
Civiele techniek
Modale analyse
Testen van het voertuig
Kwaliteit en comfort van autorijden
Spoorwegtechniek
Fluttertests
Seismisch toezicht
Hellingsmetingen

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Product downloaden

Asc 5521mf capacitive accelerometer en

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties	Waarde
Amplitude non-linearity % fso	<0.1 (typ) \| <0.3 (max)
Measurement range g	±2, ±5, ±10, ±30, ±50, ±100, ±200
Noise density µg/√hz	10, 20, 35, 100, 170, 340, 680
Operating current consumption ma	<15
Operating temperature range °c	-20 to +100
Power supply voltage v	5 to 40
Protection class	IP67
Scale factor (sensitivity) mv/g	1350, 540, 270, 90, 54, 27, 13.5
Weight (without cable)	22 gram
