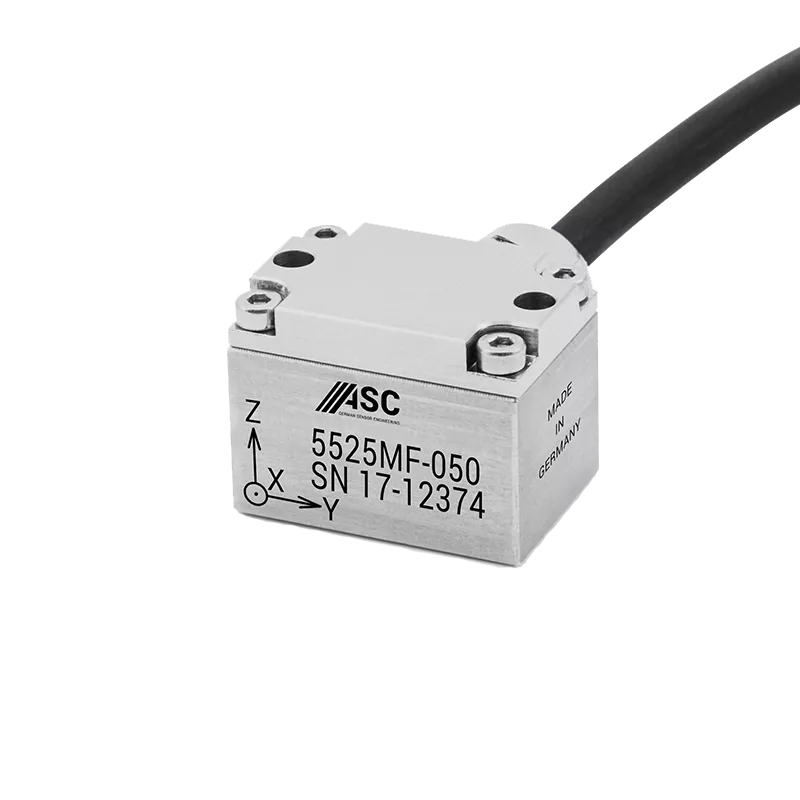

ASC 5525MF Capacitieve Accelerometer

Triaxial analog voltage output acceleration sensor with a rugged, corrosion proof stainless steel housing (IP67)


Belangrijkste kenmerken

  • Bereik: ±2g tot ±200g
  • DC reactie
  • Gas gedempt
  • Uitstekende stabiliteit van bias en schaalfactor
  • Laag stroomverbruik

Algemene informatie

De capacitieve accelerometer met middenfrequentie (MF-serie) van ASC zijn gebaseerd op capacitieve detectie en genereren een analoge spanning die evenredig is met de ingangsversnelling. De versnellingsmeters kunnen zowel statische (zwaartekracht) als dynamische versnellingen meten. De MF-serie van ASC kan worden gebruikt voor trillingsmetingen bij zeer lage tot middelhoge frequenties van 0 Hz tot 2,5 kHz. De MF-serie beschikt over een MEMS-detectie-element waarbij de seismische massa is verbonden tussen twee geleidende condensatorplaten. Wanneer een ingangsversnelling wordt toegepast, trilt de seismische massa tussen de twee condensatorplaten en treedt een verandering in de capaciteit op. Deze verandering in capaciteit wordt via een ASIC (Application Specific Integrated Circuit) omgezet in een analoog spanningsuitgangssignaal met lage impedantie.

De capacitieve versnellingsmeter 5525MF van ASC is een sensor met analoge spanningsuitvoer. De sensor kan worden gevoed vanuit een DC-voeding (+5V tot +40V) en de uitgangsspanning is onafhankelijk van de voeding. De sensor werkt in een differentiële configuratie met ±2,7V volle schaal. Voor het volledige versnellingsbereik varieert de output tussen 0,3V en 3V. De differentiële configuratie resulteert in een betere signaal-ruisverhouding en betere prestaties.


ASC Type 5525MF werkt in een breed temperatuurbereik van -40°C tot +125°C. De sensor heeft een uitzonderlijke temperatuurstabiliteit, een zeer lage niet-lineariteit (<0,5%) en is bestand tegen herhaalde schokken tot 6000g.
De ASC Type 5525MF heeft een robuuste, corrosiebestendige roestvrijstalen behuizing. Ook verkrijgbaar is het type 5521MF met een lichtgewicht aluminium behuizing. De sensoren worden standaard geleverd met een geïntegreerde kabel van 6 m.


Kenmerken ASC 5525MF

  • Bereik: ±2g tot ±200g
  • DC reactie
  • Gas gedempt
  • Uitstekende stabiliteit van bias en schaalfactor
  • Laag stroomverbruik
  • Differentiële modus
  • Robuuste, corrosiebestendige roestvrijstalen behuizing (IP67)

Opties ASC 5525MF

  • Aangepaste kabellengte
  • Aangepaste connector
  • TEDS module

Toepassingsgebieden ASC 5525MF

  • Monitoren en testen van gebouwen
  • Duurtesten
  • Remtest
  • Controle op trillingen
  • Civiele techniek
  • Modale analyse
  • Testen van het voertuig
  • Kwaliteit en comfort van autorijden
  • Spoorwegtechniek
  • Fluttertests
  • Seismisch toezicht
  • Hellingsmetingen

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties Waarde
Amplitude non-linearity % fso <0.1 (typ) | <0.3 (max)
Measurement range g ±2, ±5, ±10, ±30, ±50, ±100, ±200
Noise density µg/√hz 10, 20, 35, 100, 170, 340, 680
Operating current consumption ma <15
Operating temperature range °c -20 to +100
Power supply voltage v 5 to 40
Protection class IP67
Scale factor (sensitivity) mv/g 1350, 540, 270, 90, 54, 27, 13.5
Weight (without cable) 42 gram
