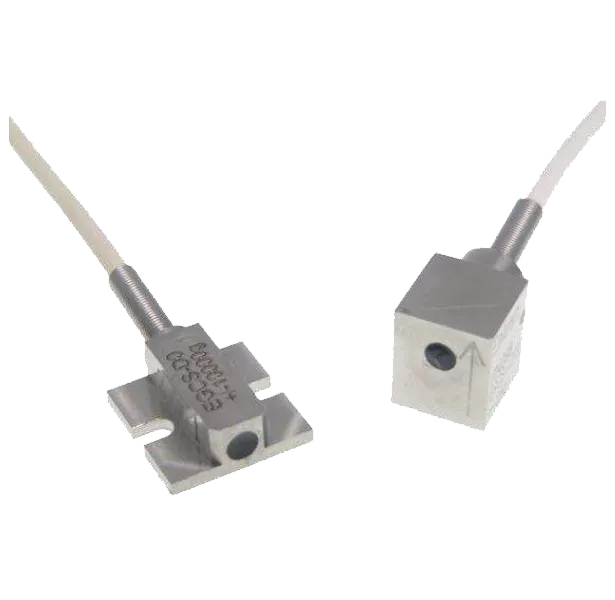

EGCS-D0 | EGCS-D1S Critically Damped Accelerometer
Ideaal voor toepassingen die te maken hebben met ruwe behandeling
About the EGCS-D0 | EGCS-D1S Critically Damped Accelerometer
The Model EGCS-D0/D1S accelerometers are critically damped with built-in over-range stops that are set to protect the unit against up to 20000 g shocks. This is ideal for applications which may experience rough handling or in situations where the accelerometer must survive a high initial overload in order to make a low g measurement. These units feature a Wheatstone Bridge output with compensated temperature range of +20 to +80 ºC.
Key features EGCS-D0 | EGCS-D1S
- Heavy duty, rugged
- Static and dynamic measurement
- DC to 4000 Hz frequency response
Applications EGCS-D0 | EGCS-D1S
- General purpose
- Impact and shock testing
- Vibration monitoring
- Engine testing
- Road vehicle testing
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Cable | 4x #28 AWG Leads, PFA Insulated, Braided Shield, Polyurethan e Jacket |
| Case material | Stainless Steel |
| Compensated temperature | +20°C to+80°C (+70°F to +170°F) |
| Damping ratio | 0.7 |
| Frequency response | 0-150 Hz to 0-5000 Hz |
| Humidity | Epoxy Sealed, IP65 |
| Measurement range | ±5 g / ±10 g / ±25 g / ±50 g / ±100 g / ±250 g / ±500 g / ±1000 g / ±2500 g/ ±5000 g / ±10000 g |
| Natural frequency | 300 - 16000 Hz |
| Non-linearity | ±1% |
| Operating temperature | -40°C to +100°C (-40°F to +212°F) |
| Output [supply voltage] | ±0.2 V [2 - 15 VDC] |
| Sensitivity | 40 mV/g | 20 mV/g | 8 mV/g | 4 mV/g | 2mV/g | 0.8 mV/g | 0.4mV/g | 0.2 mV/g | 0.08 mV/g | 0.04 mV/g | 0.016 mV/g |
| Shock limit | 500 g / 1000 g / 2000 g / 5000 g / 10000 g / 10000 g / 10000 g / 10000 g / 10000 g / 20000 g / 20000 g |
| Storage temperature | -40°C to +100°C (-40°F to +212°F) |
| Weight | 10 g (EGCS-D0), 12 g (EGCS-D1S) |
| Zero acceleration output | ±20mV |
