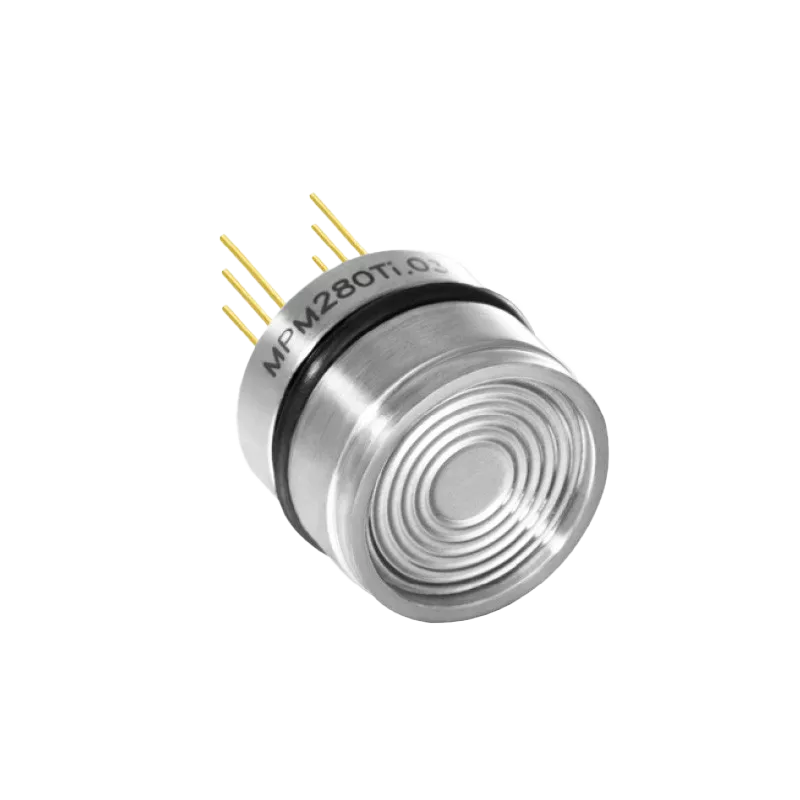

MPM280 Pressure Sensor

---

Belangrijkste kenmerken

• Drukbereik: 0kPa ~ 35kPa...100MPa
• Maat, absolute en verzegelde maat
• Constante stroom / constante voltages voeding
• Geïsoleerde bouw om diverse vloeibare media te meten
• Φ19mm OEM drukelement
• 316L roestvrij staalmateriaal
• Tantaaldiafragma of titaniumbouw voor optie
• Verschillende mannelijke facultatieve draadverbinding

---

Over de MPM280 druksensor

De MPM280 piëzoresistieve druksensor heeft een robuuste behuizing van roestvrij staal, 316L, waardoor hij een optimale stabiliteit op lange termijn heeft voor een reeks OEM-toepassingen. Het roestvrijstalen 316L gegolfde membraan is aan de voorzijde gelast, waardoor de drukvoerende chip, die gemaakt is van silicium, gescheiden is van het meetmedium. Elke druksensor van het type silicium met olieverspreiding wordt gemeten over het volledige druk- en temperatuurgegevensblad en wordt geleverd met een specificatielabel.

Het overzicht, de installatiedimensie, en de het verzegelen methode van Algemene MPM280 zijn sterk verwisselbaar, wordt het wijd gebruikt voor het meten van druk die met roestvrij staal en FKM compatibel is.



Toepassingen

• Industriële procescontrole
• Niveaumeting
• Gas, vloeibare drukmeting
• Drukmeter
• Drukkalibrator
• Vloeistofdruksysteem en schakelaar
• Koelapparatuur en airconditioner
• Luchtvaart en navigatie inspectie

Elektrische Prestaties

• Voeding: ≤2.0mA gelijkstroom; ≤10V gelijkstroom
• Elektroverbinding: φ0.5mm Kovar-speld of 100mm silicium rubber flexibele draden
• De output van het gemeenschappelijke wijzevoltage: 50% van input (typ.)
• Inputimpedantie: 3kΩ~8kΩ
• Outputimpedantie: 3.5kΩ~6kΩ
• Respons (10%~90%): <1ms
• Isolatieweerstand: 100MΩ, 100V DC
• Overdruk: 1.5 keer FS

Bouwprestaties

• Membraan: roestvrij staal 316L, Titanium (MPM280Ti), Tantalum (MPM280TH, MPM280TS),
• Hastelloy C (MPM280HH)
• Behuizing: roestvrij staal 316L, Titanium (MPM280Ti), Hastelloy C (MPM280TH, MPM280HH)
• Druk leidende buis: roestvrij staal 316L
• Pin: Kovar
• O-ring: Viton
• Netto gewicht: ~23g (algemeen type, MPM280TH, MPM280TS en MPM280HH)
• ~50g (spoeldiafragma)
• ~125g (geassembleerd type)
• ~13.5g (MPM 280Ti)

Omgevingsfactoren

• Schokken: geen verandering bij 10gRMS, (20~2000) Hz
• Schok: 100g, 11ms
• Media verenigbaarheid: het gas of de vloeistof die met bouwmateriaal en Viton verenigbaar is

Basisvoorwaarde

• Mediatemperatuur: (25±1) ℃
• Milieutemperatuur: (25±1) ℃
• Schok: 0.1g (1m/s2) Max.
• Vochtigheid: (50%±10%) RH
• Lokale luchtdruk: (86~106) kPa
• Voeding: (1.5±0.0015)mADC

---
