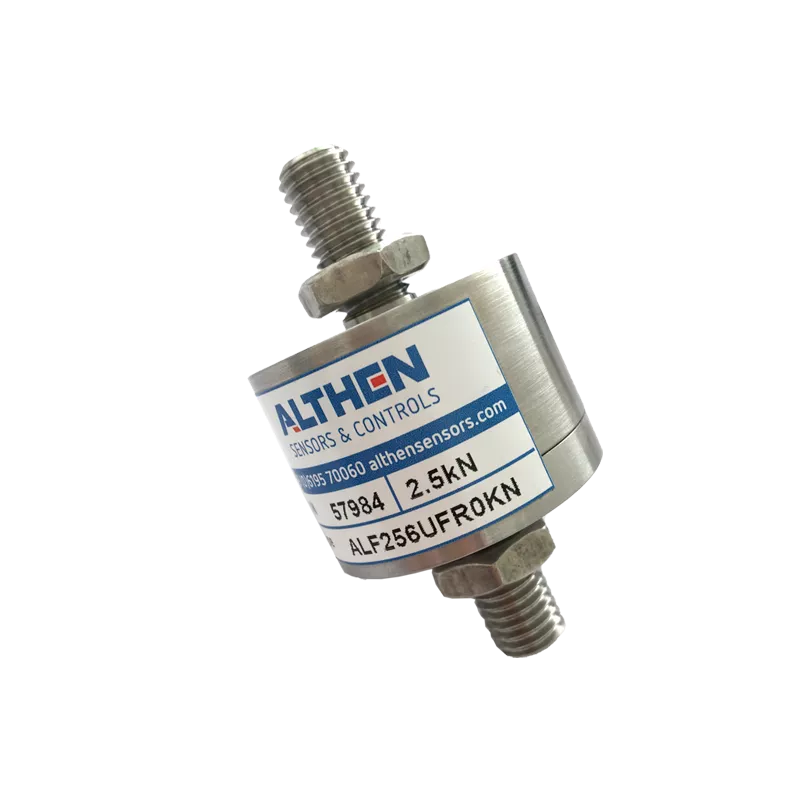

ALF256 Cilindrische Krachtsensor
Axial compensated load cell
Belangrijkste kenmerken
- Volledig belastingsbereik: 200N, 400N, 800N, 1,25kN, 2,5kN, 5kN, 10kN, 20kN, 40kN, 60kN
- Niet-liniëring/hysterese: 0,05/0,05% RL
- Hoge nauwkeurigheid
- Compensatie van uitlijningsfouten
- Zeer aanpasbare inerte eindbevestigingen
- Uitgang gerationaliseerd tot 2mV/V
Over de ALF256 cilindrische krachtsensor
Het unieke spansysteem van de krachtopnemer compenseert de typische krachtafwijking in krachtmeetopstellingen en industriële weegsystemen. De maximale fout in de meting van de axiale krachtcomponent is beperkt tot 0,25% binnen een hoek van 3° over een hoek van 360° rond de as van de krachtopnemer. De verschillende eindbevestigingsopties zijn allemaal inert en gemakkelijk aan te passen voor directe integratie in mechanische assemblages.
De basisversies zijn allemaal afgedicht volgens IP65, IP67 is als optie verkrijgbaar. Geïntegreerde 4 tot 20mA of ±10V uitgangsversterkers kunnen als optie worden gemonteerd, zie de bestelcode sectie.
Wij ontwerpen graag varianten van deze krachtopnemer om aan uw specifieke eisen te voldoen. Uitvoeringen kunnen worden vervaardigd voor volledig gecompenseerde werking tot +250°C. Raadpleeg hiervoor onze engineeringafdeling.
Geometrie: Balk en diafragma combinatie. Trek-, druk- en tweerichtingsopties zijn beschikbaar. Alle standaard bidirectionele krachtopnemers zijn gekalibreerd in beide modi.
Aansluitingen
Voor reikwijdtes tot 500 kg is de krachtopnemer voorzien van 2 meter PVC geïsoleerde 4-aderige afgeschermde kabel type 7-2-4C. Reikwijdten boven 500 kg zijn voorzien van 16-2-4C kabel.
Excitatie + = Rood Excitatie - = Blauw Signaal + = Geel Signaal - = Groen Scherm = Oranje
Draai de signaalaansluitingen om om een positief signaal in de trekmodus te verkrijgen. Het scherm is niet verbonden met de body van de krachtopnemer.
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Brugweerstand | 700 Ω |
| Kruipen - 20 minuten | ±0.05% AL |
| Excitatiespanning - maximaal | 20V |
| Excitatiespanning - aanbevolen | 10V |
| Hysterese | ±0.05% RL |
| Schuine belasting fout - concentrisch bij 3° | ±0.25% RL |
| Isolatieweerstand - minimum bij 50vdc | 500 MΩ |
| Laadrichting | Spanning, compressie, bi-directioneel |
| Meetbereik | 200N, 400N, 800N, 1.25kN, 2.5kN, 5kN, 10kN, 20kN, 40kN, 60kN |
| Niet-lineariteit - eind | ±0.05% RL |
| Uitvoer symmetrie | ±0.3%AO |
| Overload - safe | 50% RL |
| Overload - ultiem | 100% RL |
| Nominaal vermogen - gerationaliseerd | 2.0mV/V |
| Rationaliseringstolerantie (geldt voor kalibraties in één richting) | ±0.1% RL |
| Herhaalbaarheid | ±0.02% RL |
| Verzegeling - optie r | IP65 |
| Verzegeling - optie s | IP67 |
| Temperatuureffect op nominaal vermogen per °c | ±0.005% AL |
| Temperatuureffect op nullastvermogen per °c | ±0.005% RL |
| Temperatuurbereik - gecompenseerd | -10 tot +50°C |
| Temperatuurbereik - veilig | -10 tot +80°C |
| Gewicht - nominaal (t-uitvoering zonder kabel) | 200-800N 0.1kg | 1.25-5kN 0.3kg | 10-60kN 1.0kg |
| Nullast uitvoer | ±4% RL |
