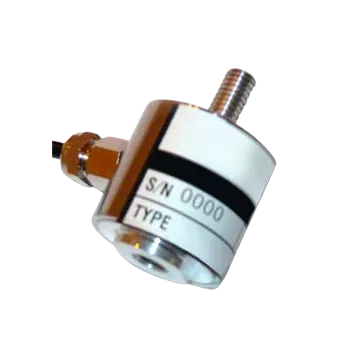

ALF308 Cilindrische Krachtsensor

---

Belangrijkste kenmerken

• Volledig belastingsbereik: 50N, 100N, 200N, 500N, 1kN, 2.5kN
• Belastingsrichting: Samendrukking, spanning, bi-directioneel
• Niet-liniëring/hysterese: 0,1/0,1% RL 0,35/0,1% RL
• Compacte axiale geometrie
• Ruimtebesparende mannelijke / vrouwelijke bevestiging
• Afgedicht volgens IP65

---

Over de ALF308 cilindrische krachtopnemer

De ALF308 krachtsensor is een compacte axiale krachtopnemer met een verbeterde EFI in vergelijking met membraankrachtopnemers. De inerte basis- en topbevestigingen met sleutelvlakken maken een eenvoudige installatie mogelijk. De vervormingsgeometrie bezit een vlak met goede EFI-prestaties, gedefinieerd als loodrecht op de belastingsas en de moervlakken. Dit is bijzonder nuttig wanneer een krachtopnemer wordt gebruikt om een massa te ondersteunen waarvan het gewicht loodrecht op de meetas werkt.

Wij ontwerpen graag varianten van deze krachtopnemer om aan uw specifieke eisen te voldoen. Uitvoeringen kunnen worden vervaardigd voor werking bij hogere temperaturen. Er kunnen reeksen van 100 kg tot 250 kg worden vervaardigd voor volledig gecompenseerde werking tot +250°C. Neem contact op met onze technische afdeling.

Opmerking:
EFI = Immuniteit voor Vreemde Kracht

De reeksen van 20 en 50 kg zijn vervaardigd van aluminium; de reeksen van 100 tot 250 kg zijn vervaardigd van roestvrij staal. Bij de rationalisatie van deze krachtopnemer zijn de weerstanden ondergebracht in een capsule die zich in de krachtopnemer bevindt op 100 mm van het vrije uiteinde. De afmetingen van de capsule zijn Ø10mm bij 57mm.

Aansluitingen
De krachtopnemer is voorzien van 2 meter PVC geïsoleerde 4-aderige afgeschermde kabel type 7-1-4C.
Excitatie + = Rood Signaal + = Geel Scherm = Oranje
Excitatie - = Blauw Signaal - = Groen
Draai de signaalaansluitingen om om een positief signaal in de spanningsmodus te verkrijgen. Het scherm is niet verbonden met het lichaam van de krachtopnemer.

Parameter	50 to 500N	1 to 2.5kN	Unit
Non-linearity - Terminal	±0.1	±0.35	% RL
Hysteresis	±0.1	±0.1	% RL
Creep - 20 minutes	±0.2	±0.1	% AL
Repeatability	±0.05	±0.05	% RL
Rated output - Nominal	1.2	1.2	mV/V
Rated output - Rationalised	1.0	1.0	mV/V
Rationalisation tolerance (applies to single direction calibrations)	±0.5	±0.5	% RL
Zero load output	±4	±4	% RL
Output symmetry	2.0	2.0	% AO
Temperature effect on rated output per °C	±0.005	±0.005	% AL
Temperature effect on zero load output per °C	±0.01	±0.01	% RL
Temperature range - Compensated	-10 to +50	-10 to +50	°C
Temperature range - Safe	-10 to +80	-10 to +80	°C
Excitation voltage - Recommended	10	10	V
Excitation voltage - Maximum	10	10	V
Bridge resistance	350	350	Ω
Insulation resistance - Minimum at 50Vdc	500	500	MΩ
Overload - Safe	50	50	% RL
Overload - Ultimate	200	200	% RL
Sealing	IP65	IP65
Weight - Nominal (excluding cable)	50	70	g

---
