Belangrijkste kenmerken

Subminiatuur ontwerp
mV/V uitgang
Constructie met enkel diafragma

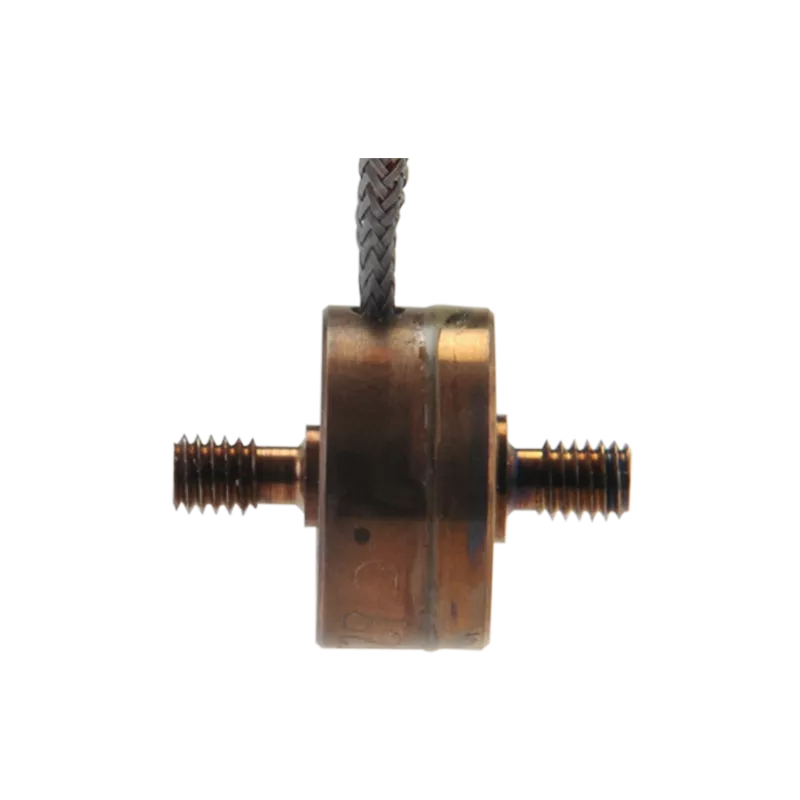

Over de Model 11 Miniatuur Spannings- en Samendrukkingskrachtopnemer

De Model 11 (trek/druk) subminiatuur krachtopnemer is ontworpen om belastingbereiken tot 4kN te meten. Met subminiatuur afmetingen, inclusief diameters van .50 in tot 0.75 in en een hoogte van 0.38 in, zijn deze eenheden gemakkelijk in te bouwen in systemen met beperkte ruimte. Het model bereikt een niet-lineariteit en hysterese van respectievelijk 0,5 % volle schaal en een frequentierespons tot 58 kHz. In de draadkabel van de meetcel is een balansmodule opgenomen voor de nulbalans, die niet mag worden verwijderd.

Belangrijkste Features Model 11

Subminiatuur ontwerp
mV/V uitgang
Constructie met enkel diafragma

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Product downloaden

Model 11 miniature tension and compression force sensor en

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties	Waarde
Hysterese	±0.5% v.E.
Lineariteit	±0.5% v.E.
Type kracht	Trek- en drukbelasting, kalibratie in trekrichting
Niet-herhaalbaarheid	±0.1% of FS
Temperatuurbereik	-54 tot +120 °C
Meetbereik	1.5N - 5kN
Resolutie	Oneindig
Tolerantie op output 1000g tot 1000lb	2mV/V (nominaal)
Tolerantie op output 1000g tot 500g	10 mV/V (nominaal)

Model 11 Miniatuur trek- en drukkrachtsensor
