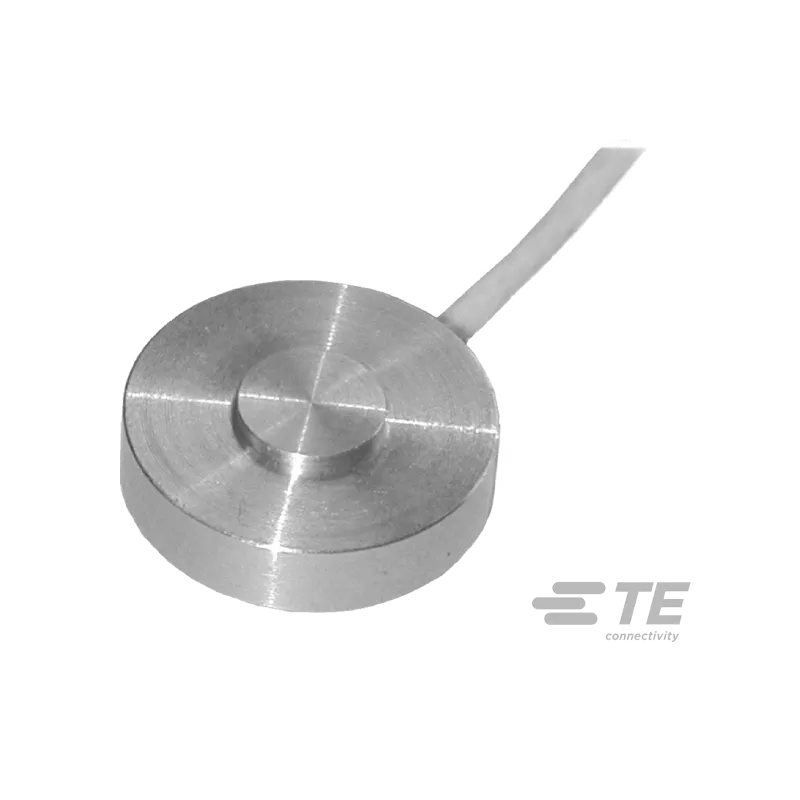

XFL212R Miniatuur Krachtsensor
Buitengewoon dunne miniatuur load cell
Belangrijkste kenmerken
- Model laadwasmachine
- Platte sensor
- Hoge stijfheid
- Geïntegreerde bolvormige lastknop
- Andere uitvoeringen op aanvraag leverbaar
Over de XFL212R miniatuurkrachtsensor
De serie XFL212R krachtsensor is een buitengewoon dunne miniatuurkrachtopnemer met een temperatuurcompensatiemodule die in de uitgangskabel is geïntegreerd.
De XFL212R meet de rek tijdens compressie in statische en dynamische toepassingen. In tegenstelling tot sensoren met een vlak oppervlak voor krachtuitoefening, heeft de XFL212R een bolvormige krachtknop, die zorgt voor een nauwkeuriger belasting en daardoor ook voor nauwkeuriger metingen. Het sensorelement is uitgerust met een volledig temperatuur gecompenseerde Wheatstone-brug, voorzien van zeer stabiele, microgefreesde silicium rekstrookjes. Het gebruik van silicium spanningsbruggen optimaliseert de prestaties bij lage bereiken en frequenties. De sensor is verkrijgbaar in aluminiumlegering of roestvrij staal, afhankelijk van het volledige schaalbereik, en is bestand tegen aanzienlijke overbelastingen.
Toepassingen voor XFL212R
- Spantafelmeting
- Montagegereedschap voor micro-onderdelen
- Controle van mechanische schakelaars
- Laboratorium
- Robot
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
Specificaties | Waarde |
---|---|
Nauwkeurigheid | ±1% of FS |
Diameter | Only 12 mm [0.49”] |
Extreem plat | 3,5 mm [0.14”] |
Krachtinleiding | Geïntegreerde bolvormige laadknop |
Ladingsrichting | Compressie |
Meetbereik | 5N, 10N, 20N, 50N, 100N, 200N, 500N |
Bedrijfstemperatuur | -40 – 120°C |
Uitgangssignaal | ±100 mV |
Verzegeling | IP50 |
