ALF232/3 Multi-axis Krachtsensor
Krachttransducer met twee of drie assen
Belangrijkste kenmerken
- Volledig belastingsbereik: 100N - 5kN
- Samendrukking, spanning, of bidirectioneel
- Nominaal uitgangsvermogen: 1.2mV/V
- Niet-lin./hysterese: 0,5/0,5% RL
- Afmetingen (mm): Ø61 x 47 tot Ø70 x 56
- Behuizing van aluminium of roestvrij staal
- Directe output van elke as zonder berekening
- Traceerbare ijking met certificaat
Over de ALF232/3 meerassige krachtsensor
De ALF232 krachtsensor meet krachten in twee assen onder een hoek van 90°. Afgezien van foutevaluaties is elke output zuiver en vereist geen wiskundige manipulatie. De krachtopnemer is momentgevoelig waardoor kalibratie in een gespecificeerd krachtcentrum moet worden uitgevoerd. Het standaardcentrum wordt in de specificatie vermeld. Als dit niet geschikt is voor uw toepassing, raadpleeg dan onze technische afdeling voor alternatieve kalibraties.
De ALF232 is bij uitstek geschikt voor vele industriële en wetenschappelijke toepassingen, waaronder automotive en medisch onderzoek.
Wij ontwerpen graag varianten van deze loadcell om aan uw specifieke eisen te voldoen. Uitvoeringen kunnen worden vervaardigd voor werking bij hogere temperaturen. Raadpleeg hiervoor onze afdeling engineering.

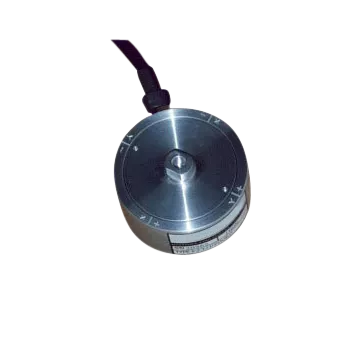

De krachtopnemer kan worden vervaardigd met krachtbereiken die passen bij de toepassing. Raadpleeg onze afdeling engineering over de haalbaarheid van de vereiste bereiken. Het voorbeeld in de afbeelding en tekening is een ±50kg model; er zullen kleine verschillen zijn in de afmetingen voor andere bereiken.
Opmerkingen
1. 2. AL = Toegepaste belasting. 3. Temperatuurcoëfficiënten gelden over het gecompenseerde bereik.
2. RL = Nominale belasting. 4. Waarden gelden voor alle assen tenzij anders aangegeven.
Aansluitingen
De ALF232 is voorzien van 2 meter PVC geïsoleerde 9 aderige afgeschermde kabel type 7-1-9C.
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Brugweerstand x & y as | 350 Ω |
| Kalibratie krachtcentrum | x=0, y=0, z=-4.5mm |
| Kruipen - 20 minuten | ±0.1% AL |
| Excitatiespanning - maximaal | 10V |
| Excitatiespanning - aanbevolen | 10V |
| Hysterese | ±0.5% RL |
| Isolatieweerstand - minimum bij 50vdc | 500 MΩ |
| Laadrichting | Bi-directional |
| Maximale overspraak | 3% RL |
| Meetbereik | 100N - 5kN |
| Niet-lineariteit - eind | ±0.5% RL |
| Overload - veilig | 50% RL |
| Overload - ultiem | 100% RL |
| Nominaal output - nominaal | 1.2mV/V |
| Herhaalbaarheid | ±0.02% RL |
| Temperatuureffect op nominaal vermogen per °c | ±0.005% AL |
| Temperatuureffect op nullastvermogen per °c | ±0.01% RL |
| Temperatuurbereik - gecompenseerd | -10 tot +50°C |
| Temperatuurbereik - veilig | -10 tot +80°C |
| Gewicht - nominaal (exclusief kabel) | 200g |
| Z-as | 700 Ω |
| Nullast output | ±4% RL |
