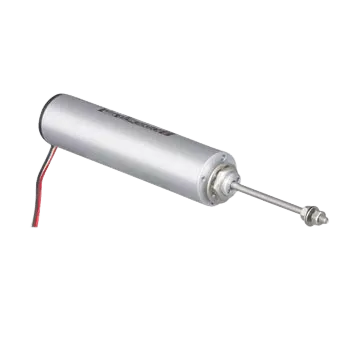

LSM22 Lineaire Magnetische Hall Sensor

Speciale specificaties zoals met spring return apparaat zijn beschikbaar


Belangrijkste kenmerken

  • Inductance type contactless model
  • Measurement range: 14 - 34 mm
  • Resistance value: 10 kΩ to 500 kΩ
  • Linearity tolerance: ±0.5% FS
  • Body dimensions (mm): Ø22x54

About the LSM22 Linear Magnetic Hall Sensor

The LSM22 is a linear motion contactless potentiometer.

Special specifications available

  • Spring return device incorporated
  • Other special specifications are also possible

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties Waarde
Applied voltage 5 VDC
Current consumption Approx. 5mA
Drift at center position Below ±0.5% Vout-FS
Effective electrical stroke Approx. 10mm to 30mm
Friction n (gf) 0.1N(10gf)
Independent linearity tolerance ±0.5% - FS
Load resistance 10kΩ min.
Mass Approx. 30g to 60g
Mechanical stroke Approx. 14mm to 34mm
Operating temperature range -40°C +105°C
Output sensibility Approx. 10% Approx. 90% Vin
Output temperature characteristic Below ±2.5% Vout -FS
Storage temperature range -40°C +105°C
