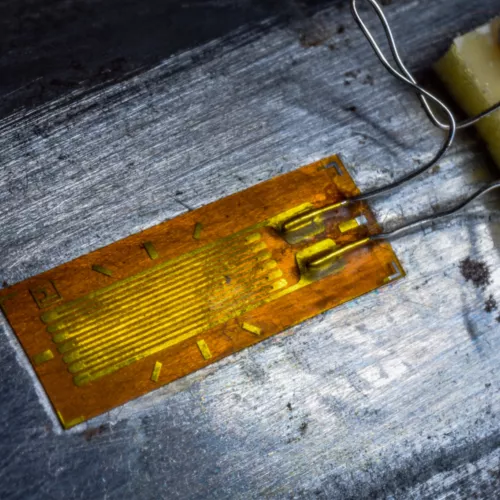

TML DMS serie
Serie F: De rekstrookjes in de F-serie van TML zijn ideaal voor standaardtoepassingen. Ze voldoen aan de RoHS 2-richtlijn 2011/65/EU en dragen de CE-markering. Net als de GOBLET-serie kunnen ze als aanvulling op de conventionele strain gauges van de F-serie worden gebruikt. De achterkant van deze rekstrookjes is kleurgecodeerd om het materiaal voor intrinsieke temperatuurcompensatie te identificeren.
WF-serie: De waterdichte rekstrookjes van de WF-serie zijn uitgerust met een vooraf geïnstalleerde vinyl voerdraad en een volledige coating van epoxyhars. Deze transparante en flexibele coating zorgt voor een eenvoudige installatie van de rekstrookjes, waardoor ze ideaal zijn voor veeleisende omgevingen.
QF-serie: De strain gauges in de QF-serie zijn folietrekstrookjes met een polyimidehars drager. Deze serie bevat rekstrookjes voor spanningsconcentratie of torsiemetingen, naast de rekstrookjes voor algemene toepassingen. De GOBLET-varianten van de QF-serie voldoen aan de RoHS 2-richtlijn 2011/65/EU en zijn CE-gecertificeerd. Ondanks het gebruik van loodvrij soldeer bieden de GOBLET rekstrookjes betere prestaties dan conventionele rekstrookjes door het gebruik van een uniek, speciaal meetrooster.
ZF-serie: De ZF-serie rekstrookjes zijn speciaal ontworpen voor hoge-temperatuurmetingen tot 300℃. Ze maken gebruik van een Ni-Cr legering folie voor het meetrooster en een polyimidehars gecoate achterkant, waardoor ze geschikt zijn voor extreme omstandigheden en langdurige, betrouwbare prestaties.
EF-serie: De rekstrookjes in de EF-serie hebben een zeer fijn rasterpatroon, wat ze ideaal maakt voor het meten van printplaten en opbouwapparaten. Het dragermateriaal is polyimidehars, dat uitstekende prestaties biedt in veeleisende toepassingen. De maximale bedrijfstemperatuur is +300℃ voor rekstrookjes met één meetrooster, en +200℃ voor modellen met twee of drie meetroosters. De laagste bedrijfstemperatuur is -196℃ voor alle EF-rekstrookjes, waardoor ze geschikt zijn voor extreem koude omgevingen.
CF-serie: De rekstrookjes uit de CF-serie zijn speciaal ontworpen voor cryogene temperaturen. Ze maken gebruik van een speciale kunststof voor de achterkant en een specifieke legering voor het meetrooster, wat zorgt voor stabiele metingen van normale temperaturen tot het cryogene temperatuurbereik. Het temperatuurcompensatiebereik is een benaderend bereik, wat zorgt voor betrouwbare prestaties in zowel hoge als lage temperatuuromstandigheden.
CEF-serie: De rekstrookjes uit de CEF-serie zijn ontworpen voor gebruik bij zowel hoge als lage temperaturen. Ze maken gebruik van polyimidehars als dragermateriaal en een speciale legering voor het element. Deze sensoren bieden een breed bedrijfstemperatuurbereik van -269°C tot +200°C, waardoor ze ideaal zijn voor toepassingen in veeleisende omgevingen waar temperatuursvariaties een belangrijke rol spelen.
UBF-serie: De UBF-serie rekstrookjes zijn speciaal ontwikkeld voor het meten van composietmaterialen. Ze zijn uitgerust met een geavanceerd rasterpatroon dat het verstijvingseffect van de rekstrookjes minimaliseert. Door de basis van het rekstrookje te verbeteren, wordt de conformiteit verhoogd, wat resulteert in een aanzienlijke verbetering van het aantal herhalingen tijdens temperatuurcyclustests en de kruipeigenschappen, vergeleken met conventionele rekstrookjes (zoals blijkt uit tests uitgevoerd door Tokyo Measuring Instruments Laboratory). Optionele specificaties voor loodvrij soldeer (-F) zijn beschikbaar.
BF-serie: De rekstrookjes in de BF-serie zijn speciaal ontworpen voor metingen op samengestelde materialen. Ze zijn voorzien van een gepatenteerd rasterpatroon dat het verstijvingseffect vermindert. Er zijn verschillende modellen beschikbaar, geschikt voor materialen met thermische uitzettingscoëfficiënten van 3 × 10⁻⁶/℃, 5 × 10⁻⁶/℃ en 8 × 10⁻⁶/℃, waardoor ze ideaal zijn voor gebruik op keramiek, koolstof en composieten.
GF-serie: De GF-serie rekstrookjes zijn geschikt voor het meten van materialen zoals kunststoffen, die een lagere elasticiteitsmodulus hebben dan metalen. Het speciaal ontworpen rasterpatroon vermindert het verstijvingseffect van de rekstrook op het testmonster. Deze serie is verkrijgbaar met zelftemperatuurcompensatie voor materialen met een thermische uitzettingscoëfficiënt van 50 of 70 × 10⁻⁶ rek/℃.
LF-serie: De LF-serie rekstrookjes zijn speciaal ontworpen voor het meten van hout en gips. Deze foliemeetstrookjes hebben een speciale kunststof drager en een rasterpatroon dat ideaal is voor materialen met een lage elasticiteitsmodulus. Het ontwerp vermindert het verstijvingseffect van de rekstrook op het testmonster. De rekstrookjes zijn zelf temperatuurgecompenseerd voor materialen met een thermische uitzettingscoëfficiënt van 11×10⁻⁶/℃, wat zorgt voor nauwkeurige metingen, zelfs bij temperatuurschommelingen.
PFLW-serie / PLW-serie: Deze rekstrookjes hebben een dunne metalen achterkant en zijn speciaal ontwikkeld voor langdurige metingen op hout. Dankzij de metalen achterkant wordt de rekstrook niet beïnvloed door het vochtgehalte in het hout. De rekstrookjes worden geïnstalleerd met PS-lijm, waardoor ze stevig en betrouwbaar blijven voor langdurige toepassingen.
FLM-serie / WFLM-serie: De FLM-serie rekstrookjes hebben een dunne roestvrijstalen achterkant die het binnendringen van vocht voorkomt. Deze robuuste constructie is ontworpen voor rekmetingen op betonnen oppervlakken. De WFLM-rekstrookjes zijn extra voorzien van een vochtwerende coating en een geïntegreerde aansluitdraad, die de roestvaststalen achterkant beschermt. Ze zijn ideaal voor langdurige metingen of voor toepassingen waarbij beton onder water uithardt.
AW-serie: De AW-serie rekstrookjes beschikken over rekmeetelementen die volledig zijn ingekapseld in corrosiebestendige metalen buizen (behalve het model AW-6). Deze rekstrookjes zijn geschikt voor gebruik in diverse omgevingen, inclusief vloeistoffen en gassen. Ze worden geïnstalleerd met een speciaal puntlasapparaat (W-50R/W-50RB), wat zorgt voor een stevige en betrouwbare bevestiging.
AWM-8: De AWM-8 rekstrook kan worden gebruikt tot een temperatuur van 300℃, zowel voor statische als dynamische metingen. Het dragermateriaal is verkrijgbaar in Inconel 600 of SUS304, en de keuze tussen deze materialen hangt af van het materiaal van het testmonster.
AWMD-5, AWMD-8 (alleen voor dynamische metingen: -196 tot +800℃): De AWMD rekstrookjes zijn ontworpen voor gebruik tot 800°C en zijn speciaal geschikt voor dynamische metingen. Ze worden standaard geleverd met een hoogdoorlaatfilter dat onwenselijke gelijkstroom en laagfrequente invloeden (zoals thermisch vermogen en drift) onderdrukt. Voor dynamische metingen is het noodzakelijk om een dynamische rekstrook met gelijkstroomvoeding zoals de DC-96A/DC-97A, of een intelligente rekstrookrecorder zoals de DC-204R of een multirecorder uit de TMR-200-serie te gebruiken.
AWH-4/AWH-8 Volledige Brug: Het dragermateriaal van de AWH-4/AWH-8 rekstrookjes is beschikbaar in Inconel 600 of SUS304, afhankelijk van het materiaal van het testmonster. Hoewel het een halfbrugconstructie heeft met actieve en dummy meettoestellen, wordt de meting uitgevoerd volgens de volbrugmethode met behulp van de bijgeleverde temperatuurcompensatiekaart. De maximale bedrijfstemperatuur is 600°C voor statische metingen en 650°C voor dynamische metingen.
P-serie: De P-serie rekstrookjes zijn gemaakt van draad met een polyesterhars dragermateriaal en worden vooral gebruikt voor het meten van oppervlaktespanningen op materialen zoals beton, mortel of steen.
PL-serie: De PL-serie rekstrookjes zijn foliemeters met een polyesterhars dragermateriaal, identiek aan de P-serie. Ze zijn voornamelijk geschikt voor het meten van spanning op beton of mortel.
PMF-serie: De PMF-serie rekstrookjes zijn kleine sensoren die worden ingebed in beton of mortel, bijvoorbeeld voor belastingstesten. Ze kunnen ook worden ingebed in kleinere testobjecten. Het dragermateriaal bestaat uit speciale technische kunststoffen die waterbestendig zijn. Het temperatuurgeïntegreerde model maakt het mogelijk om zowel rek als temperatuur nauwkeurig te meten.
PMFL-serie: Deze voorgevormde rekstrookjes kunnen in asfalt worden ingebed, bv. voor belastingstests met walsverdichting. Als dragermateriaal wordt een speciale technische kunststof gebruikt, die wordt gekenmerkt door zijn water- en hittebestendigheid. De rekstrookjes zijn bestand tegen hoge temperaturen tot 200°C tijdens het asfalteren en zijn temperatuurgecompenseerd.
FAC-serie: De scheurdetectors uit de FAC-serie worden gebruikt om de lengte en de voortplantingssnelheid te meten van scheuren die ontstaan als gevolg van metaalmoeheid in machines, schepen, vliegtuigen en auto's. Een rekstrookje wordt vooraf bevestigd aan de machine. Een rekstrook wordt vooraf bevestigd aan de locaties waar scheuren zijn opgetreden of waarvan wordt voorspeld dat ze zullen optreden. Naarmate een scheur vordert, scheiden de rasterlijnen van de meting zich en verandert de outputwaarde. Te gebruiken in combinatie met de speciale adapter CGA-120B.
SF serie: Deze DM zijn ontworpen voor het meten van de spanning in elke richting van de testmonsters in het vlakke spanningsveld. De meettoestellen zijn niet alleen gevoelig in deze axiale richting, maar ook in de transversale richting, waarbij de gevoeligheidsverhouding van de transversale richting tot de axiale richtingen gelijk is aan de Poisson's ratio van het proefstukmateriaal. De meetapparaten zijn ook ongevoelig voor afschuifspanning. Dienovereenkomstig is de output van de meters evenredig met de spanning in de axiale richting. De meetapparaten zijn verkrijgbaar in drie types, afhankelijk van de Poisson-verhouding van het monstermateriaal.
BTM-serie: De BTM-serie rekstrookjes zijn specifiek ontworpen voor het meten van trekspanning in schroeven. Ze worden eenvoudig in het voorgeboorde gat van de bout geplaatst met behulp van exclusieve kleefmiddelen. Deze methode wordt aanbevolen wanneer een conventioneel rekstrookje niet direct op het oppervlak van de bout kan worden bevestigd. Dankzij deze techniek zijn nauwkeurige spanningsmetingen mogelijk, vooral wanneer de bout wordt gekalibreerd na het aanbrengen van de rekstrookjes.
YEF-serie: De YEF-serie rekstrookjes zijn geschikt voor het meten van grote spanningen van 10% tot 15%. Ze zijn bestand tegen herhaalde rek in het elastische bereik (tot ±1500 × 10⁻⁶ rek), vergelijkbaar met conventionele rekstrookjes. Deze sensoren zijn echter niet geschikt voor het meten van herhaalde rek over een groot bereik. Ze kunnen ook worden gebruikt voor rekmetingen die pas enkele dagen na het aanbrengen van de meetstrip worden uitgevoerd.
YHF-serie: De YHF-serie rekstrookjes zijn ontwikkeld voor het meten van zeer grote vervormingen, tot 30-40%. Ze zijn niet geschikt voor het meten van herhaalde rek in het elastische of grote bereik. Net als de YEF-serie, zijn ze ideaal voor rekmetingen die enkele dagen na het aanbrengen van de meetstrip uitgevoerd moeten worden.
YF-serie: De YF-serie rekstrookjes zijn ontworpen voor het meten van grote vervormingen tot 15-20%. Ze zijn niet geschikt voor het meten van herhaalde rek in het elastische bereik, maar bieden uitstekende prestaties voor toepassingen die grote vervormingen vereisen. Bovendien zijn ze geschikt voor rekmetingen die pas enkele dagen na het aanbrengen van de meetstrip uitgevoerd kunnen worden.
TF-serie: De TF-serie meettoestellen worden op het oppervlak van het proefstuk gekleefd, net zoals conventionele rekstrookjes, en meten de oppervlaktetemperatuur. In combinatie met de speciale adapter (TGA) kunnen deze rekstrookjes ook de werkelijke temperatuur meten, wat ze ideaal maakt voor toepassingen waarbij temperatuurmeting in combinatie met rekmetingen vereist is.
