GFRA Series Rekstrookjes voor Plastic Gebruik

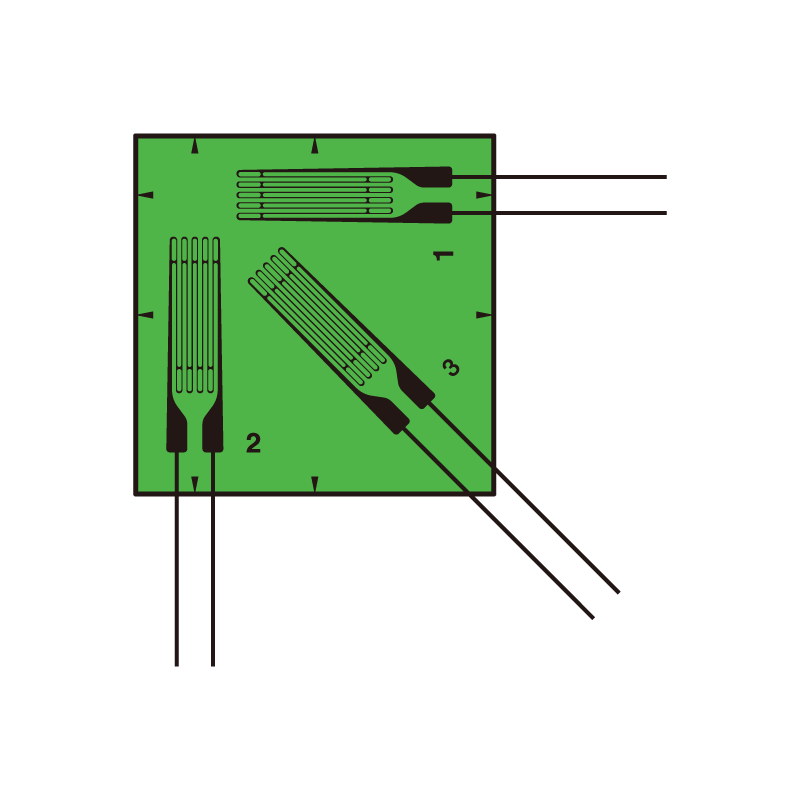

3-element 0°/45°/90° vlak type voor materialen met een lage elasticiteitsmodulus


Belangrijkste kenmerken

  • 3% (30000×10⁻⁶ strain) Strain limit
  • Operational temperature: -20~+80°C
  • +10~+80°C temperature compensation
  • Reduced effect of Joule heat in strain gauges
  • Special plastics backing, Cu-Ni alloy foil
  • Gauge resistance: 120, 350Ω
  • Gauge length: 3mm
  • Type: 3-element, for plastics/low elastic modulus materials

Over de GFRA-serie voor kunststofgebruik

GF-serie laagelastische rekstrookjes
Deze rekstrookjes zijn geschikt voor metingen aan materialen zoals kunststoffen, die een lage elasticiteitsmodulus hebben in vergelijking met metaal. Dit speciaal ontworpen rooster vermindert het verstijvingseffect van de rekstrookjes ten opzichte van het proefstukmateriaal, en vermindert tevens het effect van Joule-warmte in de rekstrookjes. Deze serie is leverbaar met zelf-temperatuur-compensatie voor het materiaal met een thermische uitzettingscoëfficiënt van 50 of 70×10-6/°C.

Temperatuurcompensatie materialen

  • 50-70: Kunststoffen

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties Waarde
Toepasselijk specimen Kunststoffen
Ondersteuning Speciale kunststoffen
Kleefstof CN
Element Cu-Ni alloy foil
Vermoeiingslevensduur bij kamertemperatuur 1×10⁶ (±1500×10-⁶ spanning)
Gebruikstemperatuur -20~+80°C
Spanningsgrens 3% (30000×10-⁶ spanning)
Temperatuur compensatie bereik (°c) +10~+80°C
