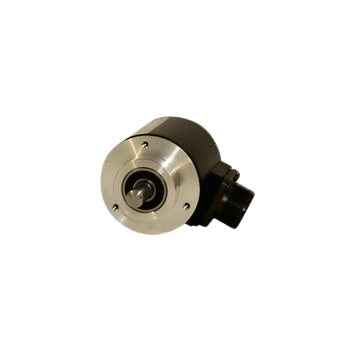

EMA Single-turn Absolute Rotatie Encoder
Werkt volgens het magnetische principe: de rotatie van een permanente magneet die op de encoderas is geplaatst, genereert een sinusvormig magnetisch veld op 360 graden
EMA - Single turn Absolute Encoders
- Resolution: 5 - 13 bit, Binary code
- Supply voltage 5Vdc or 10/24Vdc or 5/24Vdc
- 5V SSI Serial output
- Shaft: 6, 8, 9.52, 10, 11 mm
- Protection degree: IP64, optional IP65 (version K)
- Operating temp.: -30 ÷ +70°C
Features EMA
- High resolution
- SSI output
- Mechanical versions
- Different mechanical versions available
- ABS plastic (EMA) or metal case (REMA)
- Strong, accurate, affordable
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Accuracy | ±1 ÷ ±1/2 LSB |
| Case material | EMA: ABS plastics - series REMA: aluminium |
| Code | Binary |
| Connections | Axial or radial cable lg.1 m or axial/radial 7-pin connector. 12/13 bit with parallel output version: radial cable outlet- cable length 1 m |
| Emitted interference | EN 61000-6-4 |
| Frequency | 100 KHz |
| Inertia | 25 g cm2 |
| Interference immunity | EN 61000-6-2 |
| Joint hole Ø | 8, 10, 12, 14, 15mm |
| Max frequency | 200 KHz |
| Max. load | 80 N axial / 1000 N radial |
| Output signals | SSI 5V |
| Power consumption | 60 mA |
| Resolutions/minute | 6000 |
| Shaft material | Stainless steel |
| Shock resistance (11 ms) | 50 G |
| Ssi clock max. frequency | 1 MHz |
| Starting torque | 0.8 Ncm |
| Stocking temp. | -30 ÷ +85°C |
| Supply voltage | 5Vdc ±5% or 10/24Vdc or 5/24Vdc 5 ÷ 28 Vdc. Protection against polarity reversal |
| Vibrations resistance (10÷2000 hz) | 100 m/sec |
| Weight | 500g ca. |
