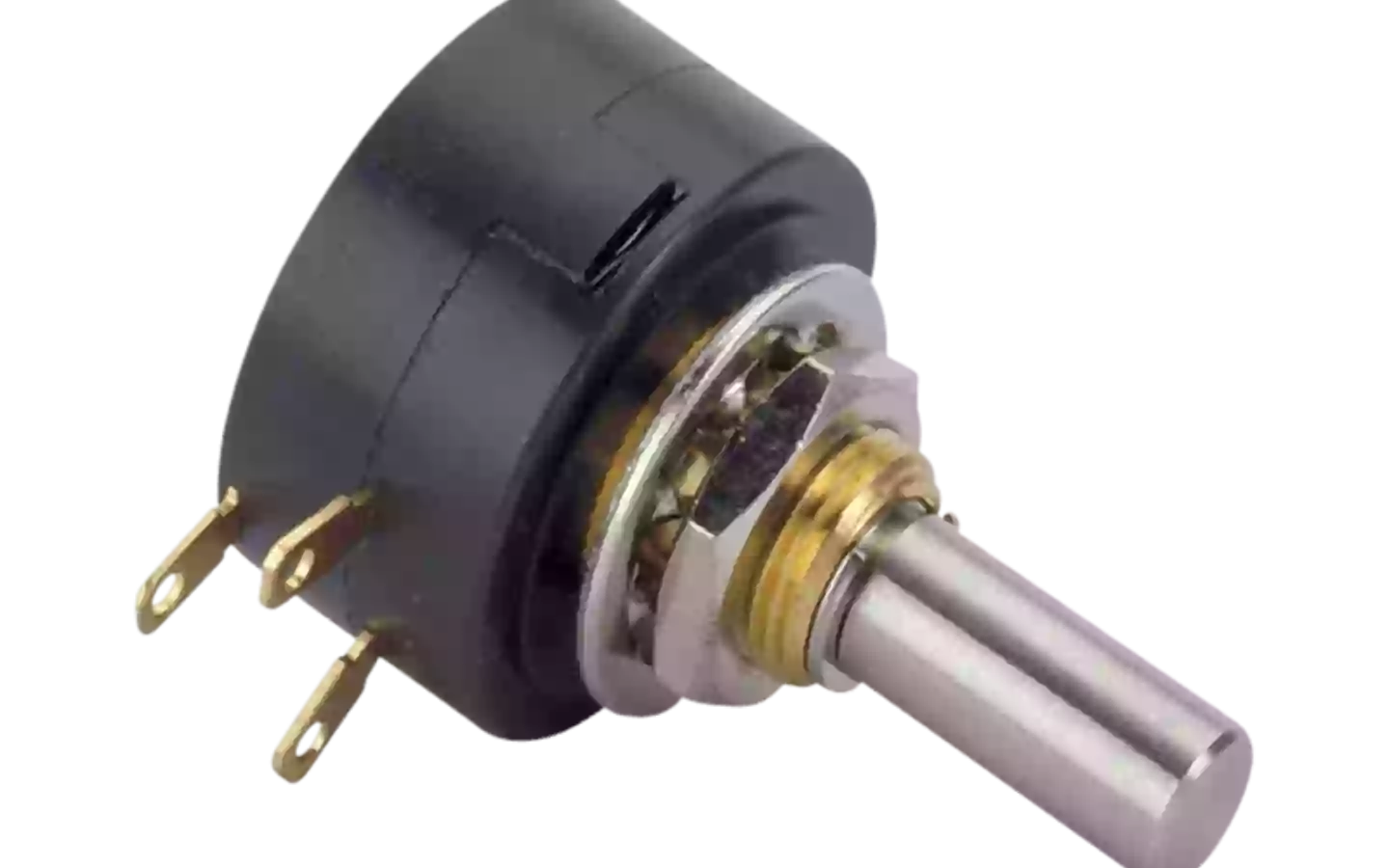

CP22E Single-turn Rotatie Potentiometer
1-turn potentiometer, kunststof behuizing, draadgewonden (busmontage)
Belangrijkste kenmerken
- Wirewound
- Dimensions D x L (mm): 22x12
- Standard Resistance Range 50 Ω to 10 kΩ
- Independent Linearity (± %): 0.5 to 0.25
- Mechanical travel: 360°
- Electrical travel: 355° ±5°
About the CP22E Single-turn Potentiometer- Wirewound (Bushingmount)
The CP22E is a low-cost potentiometer with plastic housing and an internationally patented snapping-in construction and side lug terminals.
Special Specifications Available
Lower resistance values (10Ω, 20Ω), extra taps (available up to 1 tap), shaft with front and rear extension (rear shaft with 6mm dia. and 20mm length), multi-ganged (available up to 10 gangs), with stopper (rotating angle becomes 320º and stopper strength is 0.6N·m [6kgf·cm]), special electrical travel, shaft dia. (ø6.35mm) bushing with inch dimensions, special machining on the shaft.
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 355º ±5º |
| Independent linearity tolerance | Standard Class ±0.5% Precision Class ±0.25% (±0.35% in case of within 1kΩ) |
| Insulation resistance | Over 1,000MΩ at 1,000 V.D.C |
| Mass | Approx. 20g |
| Max. practical resistance value | 20kΩ |
| Mechanical travel | 360º (Endless) |
| Noise | Within 100Ω E.N.R. |
| Power rating | 0.5W |
| Resist. temp. coefficient of wire | ±20p.p.m./ºC |
| Shaft diameter (mm) | 6 |
| Standard resistance range | 50Ω to 10kΩ |
| Starting torque | Within 5mN·m (50gf·cm) |
| Total resistance tolerance | Standard Class ±3%(H) Precision Class ±1%(F) |
