FCP30A Single-turn Rotatie Potentiometer
1-turn Potentiometer - Geleidende kunststof (Servomount)
Belangrijkste kenmerken
- Conductive plastic
- Dimensions D x L (mm): 27x15
- Standard Resistance Range 1 Ω to 10 kΩ
- Independent Linearity (± %): 1.0 to 0.2
- Mechanical travel (+10° 0°): 360°
- Electrical travel (±5°): 340° ±5°
About the FCP30A Single-turn Potentiometer- Conductive plastic (Servomount)

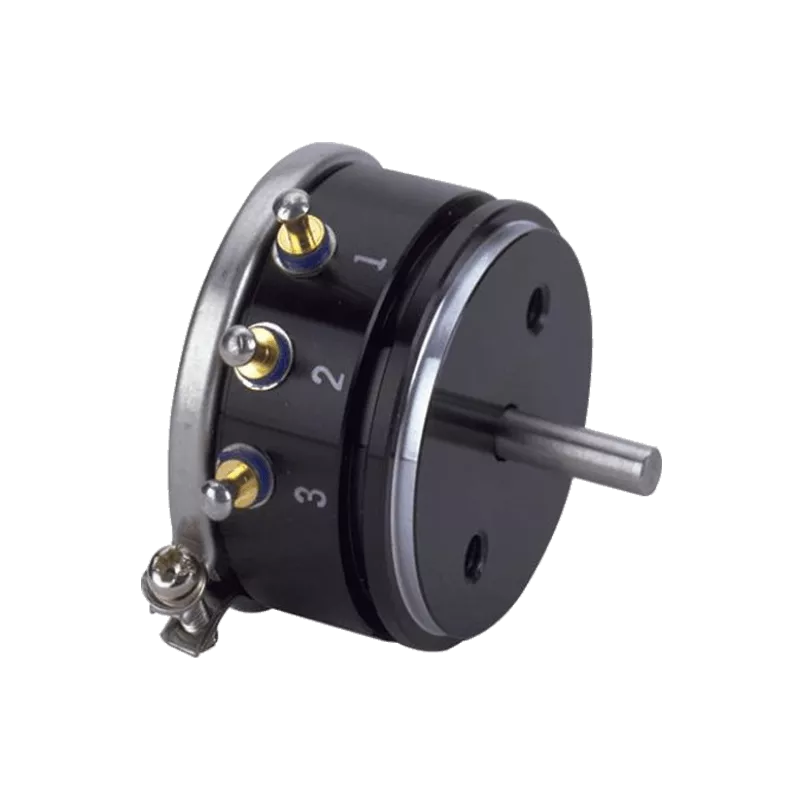

The FCP30A is a servomount type potentiometer with ball bearings, a 27mm outer diameter and turret side terminals.
Special Specifications Available
Extra taps (available up to 1 tap), multi-ganged (available up to 5 gangs, housing length is extended by 8.5mm per 1 gang), shaft with front and rear extension (rear shaft with 3mm dia. and 10mm length), with stopper (rotating angle becomes 320º and stopper strength is 0.3N·m [3kgf·cm]), special electrical travel, shaft dia. (ø3.175mm) with inch dimensions, special machining on the shaft.
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Contact resistance variation | Within 2% C.R.V. |
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 340º ±5º |
| Independent linearity tolerance | Standard Class ±1.0%, Precision Class ±0.5%, Super precision Class ±0.2% |
| Insulation resistance | Over 1,000MΩ at 1,000 V.D.C |
| Mass | Approx. 30g |
| Mechanical travel | 360º (Endless) |
| Output smoothness | Within 0.1% against input voltage |
| Power rating | 1.5W |
| Resistance temp. coefficient | ±400p.p.m./ºC |
| Resolution | Essentially infinite |
| Shaft diameter (mm) | 3 |
| Special practical resistance values | 500, 20k, 50k, 100k (Ω) |
| Standard resistance values | 1k, 2k, 5k, 10 k (Ω) |
| Starting torque | Within 2mN·m (20gf·cm) |
| Total resistance tolerance | Standard Class ±10% (K) |
