FCP40A Single-turn Rotatie Potentiometer
1-turn Potentiometer - Geleidende kunststof (Servomount)
Belangrijkste kenmerken
- Conductive plastic
- Dimensions D x L (mm): 36.5x18
- Standard Resistance Range 1 Ω to 10 kΩ
- Independent Linearity (± %): 0.5 to 0.1
- Mechanical travel (+10° 0°): 360°
- Electrical travel (±5°): 340° ±5°
About the FCP40A Single-turn Potentiometer- Conductive plastic (Servomount)

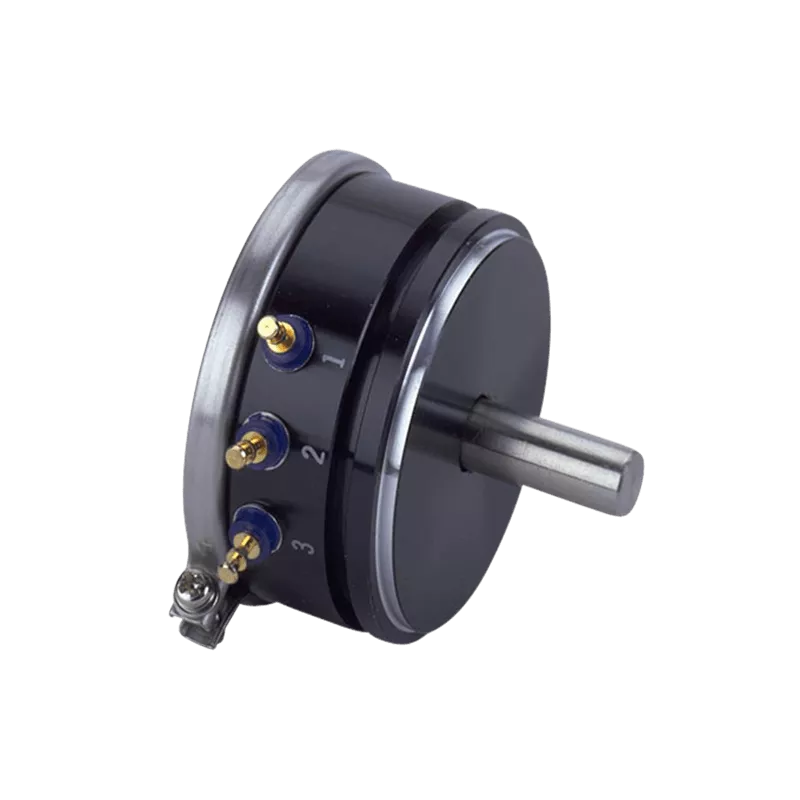

The FCP40A is a servomount type potentiometer with ball bearings, a 37mm outer diameter and turret side terminals.
Special Specifications Available
Extra taps (available up to 3 taps), multi-ganged (available up to 7 gangs, housing length is extended by 12mm per 1 gang), shaft with front and rear extension (rear shaft with 6mm dia. and 15mm length), with stopper (rotating angle becomes 320º and stopper strength is 0.9N·m [9kgf·cm]), special electrical travel, shaft dia. (ø6.35mm) with inch dimensions, special machining on the shaft.
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Product downloaden
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Contact resistance variation | Within 2% C.R.V. |
| Dielectric strength | 1 minute at 1,000 V.A.C. |
| Electrical travel | 340º ±5º |
| Independent linearity tolerance | Standard Class ±0.5%, Precision Class ±0.25%, Super precision Class ±0.1% |
| Insulation resistance | Over 1,000MΩ at 1,000 V.D.C |
| Mass | Approx. 60g |
| Mechanical travel | 360º (Endless) |
| Output smoothness | Within 0.1% against input voltage |
| Power rating | 2.0W |
| Resistance temp. coefficient | ±400p.p.m./ºC |
| Resolution | Essentially infinite |
| Shaft diameter (mm) | 6 |
| Special practical resistance values | 500, 20k, 50k, 100k, 200k (Ω) |
| Standard resistance values | 1k, 2k, 5k, 10 k (Ω) |
| Starting torque | Within 3mN·m (30gf·cm) |
| Total resistance tolerance | Standard Class ±10% (K) |
