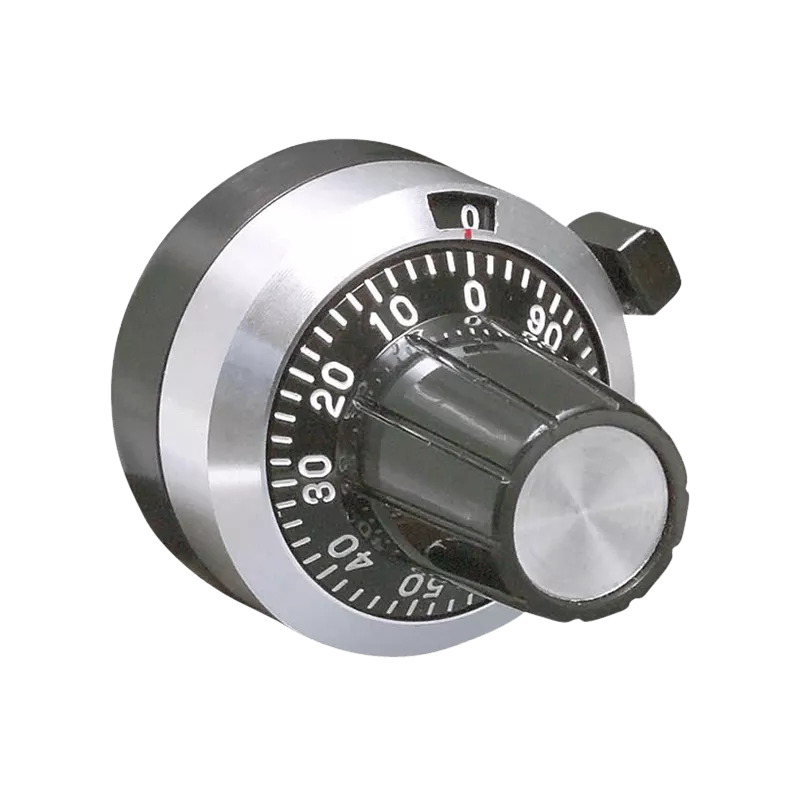

MG Turns-counting Dials Analog Type Rotatie Potmeter
Draaien tellende wijzerplaten Potentiometer met analoge uitlezing
Belangrijkste kenmerken
- Read-out: Analog
- Outer dimensions (mm): 22
- Max. Number of turns-counting: 20
- Macthing shaft dia. (mm): 3, 3.175, 4, 6, 6.35
- Lock device: Yes
About the MG Turns-counting Dials Analog Type Potentiometer
The MG is a low-cost model and is available with 2 kinds of lock mechanism.
Turns-counting dials Potentiometers are designed for use with Helicalohm Potentiometers and multi-turn potentiometers. They have a elegant appearance and rigid construction offering an easy reading, smooth rotation and accurate counting.
Special Specifications Available
Outer case and knob in different color (black, grey, etc), 100 divisions in inner graduation (possible read out of 1/1,000 in 10-turn pot.).
How to mount MG Series
After the potentiometer is fixed to the panel using the mounting nut, the shaft of the potentiometer is turned anticlockwise to its limit and is put into the mounting hole of the dial which was already set at "0". The shaft of the potentiometer is secured by the screw positioned at the knob of the dial with the attached hexagonal wrench. With this, the mounting is completed.
Heeft u deze sensor nodig voor uw project?
Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.
Praat met onze experts
Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.
Praat met een expertTechnische specificaties
| Specificaties | Waarde |
|---|---|
| Combinable helicalohm pot. (matching shaft length of 25mm) | 10HP, 22HP, 12HHP, 12HP, 25HP, 20HHP, 12HPC, 46HD, 22HHP, 20HP |
| Lock device | Yes |
| Mass (approx. g) | 5 |
| Matching shaft dia. (mm) | 3, 3.175, 4, 6, 6.35 |
| Max. number of turns-counting | 20 |
| Model no. | MG20-22B |
| Operating temp. range | -30ºC ~+60ºC |
| Outer dimensions (mm) | 22 |
| Read-out | Analog |
