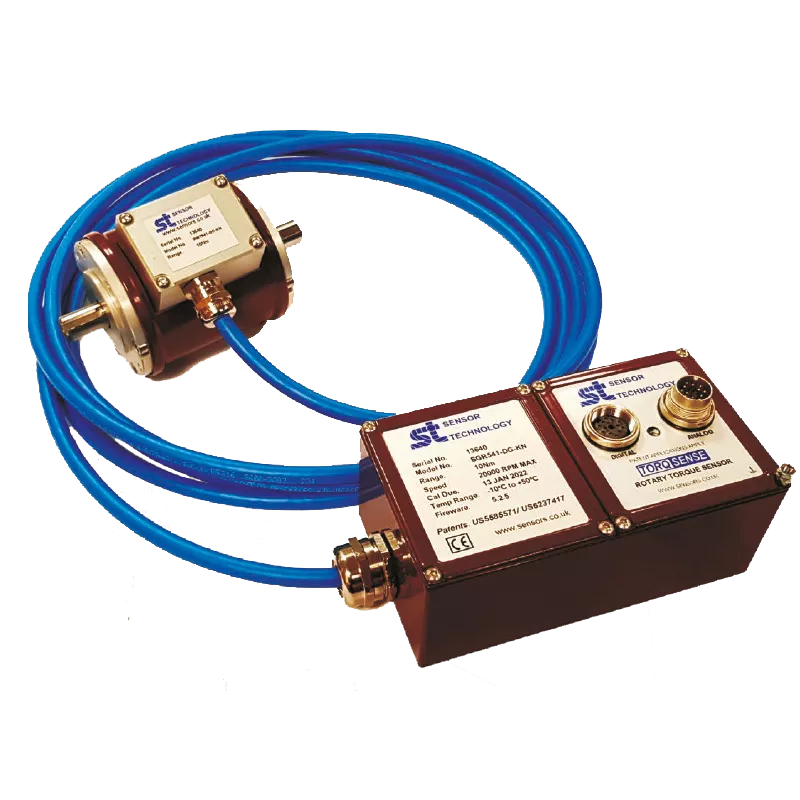

SGR530/540 Torque Sensor

TorqSense Digital rotary strain gauge series (SGR) Transducers with non contact technology


Belangrijkste kenmerken

  • Omvormers van 175mNm tot 13000Nm.
  • Groot volledig functioneel bereik van 250% (SGR 540)
  • Afzonderlijke digitale elektronica
  • Minimale zij- en eindbelastingfouten
  • Lage lineariteitsafwijking van ± 0,05 % FSD
  • Lage hysteresisfout van ± 0,05 % FSD
  • Nul variatie in koppelsignaal met rotatie (cyclische variatie)

Over de SGR530/540 koppelsensor

Torqsense digitale roterende rekstrookjes SGR530/540 serie Transducers met aparte elektronica gebruiken non contactloze technologie die de nood aan lawaaierige sleepringen elimineert. Ze zijn geschikt voor koppelmeting, testen, feedback-controle van aandrijfmechanismen en procesbesturingstoepassingen. De SGR-serie transducers maken gebruik van moderne technieken voor signaalconditionering van rekstrookjes om een goedkope oplossing voor koppelmeting met hoge bandbreedte te bieden met
hoge over- en overbelastbaarheid.

Belangrijkste kenmerken

  • Transducers van 175mNm tot 13000Nm.
  • Grote volledig functionele overspanningscapaciteit van 250% (SGR 540)
  • Afzonderlijke digitale elektronica
  • Minimale zij- en eindbelastingfouten
  • Lage lineariteitsafwijking van ± 0,05 % FSD
  • Lage hysteresisfout van ± 0,05 % FSD
  • Nul variatie in koppelsignaal met rotatie (cyclische variatie)
  • Contactloze signaaloverdracht, geen sleepringen die kunnen slijten
  • Hoge digitale bemonsteringsfrequentie van 4000 monsters per seconde
  • Instelbare afvlakking van koppelgegevens, laagdoorlaatfilter (SGR540)
  • Snelheidsmeting / Vermogensberekening
  • Groot voedingsbereik 12-32 VDC
  • Compatibel met ethernet gateway module

TorqSense SGR530-serie transducers bieden

  • Vaste spanning of stroom analoge uitgangen (een voor koppel en de andere voor snelheid of vermogen) voor interfacing met analoge instrumentatie
  • BIT-zelfdiagnose om de fabrikant te laten weten dat het koppel, de snelheidswaarden en de kalibratiedatum van de transducer niet zijn overschreden.
  • Eenvoudige 'sensor status' uitgangspen
  • Sensoren om de temperatuur van de as te controleren voor een betere compensatie en nauwkeurigheid

De TorqSense SGR540-serie transducers bieden:

  • Digitale uitgangen, zoals RS232, CANbus en USB, voor interfacing met moderne instrumentatie en laptops
  • Digitale ingang voor het configureren van de transducer via PC
  • 2 x door de gebruiker selecteerbare analoge spannings- of stroomuitgangen (een voor koppel en de andere voor snelheid, vermogen of piekkoppel) voor koppeling met analoge instrumenten
  • Software voor transducerconfiguratie waarmee de gebruiker de transducervariabelen kan wijzigen
  • BIT-zelfdiagnose om gebruikers te laten weten dat de gegevens betrouwbaar zijn, dat het koppel, de snelheidswaarden en de kalibratiedatum van de transducer niet zijn overschreden
  • Eenvoudige 'sensor status' uitgangspen
  • Sensoren om de temperatuur van de as te bewaken voor betere compensatie en nauwkeurigheid
  • Mogelijkheid om tot 10 transducers aan te sluiten via USB
  • Optionele externe ethernet-gatewaymodule

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Praat met een expert

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties Waarde
Nauwkeurigheid ±1 omw/min tot 30.000 omw/min
Gecombineerde niet-lineariteit en hysterese ±0.1
Uitgangsspanningen ±1 / ±5 / ±10 / Unipolair (SGR530 serie standaard instelling is ±5Vdc)
Herhaalbaarheid 0.05 %FS
Resolutie 0.01 %FS
Rotatiesnelheid (max) 6.000 - 30.000 rpm
Nauwkeurigheid temperatuur ±1 °C
Koppelbereik 0 - 13000 Nm
