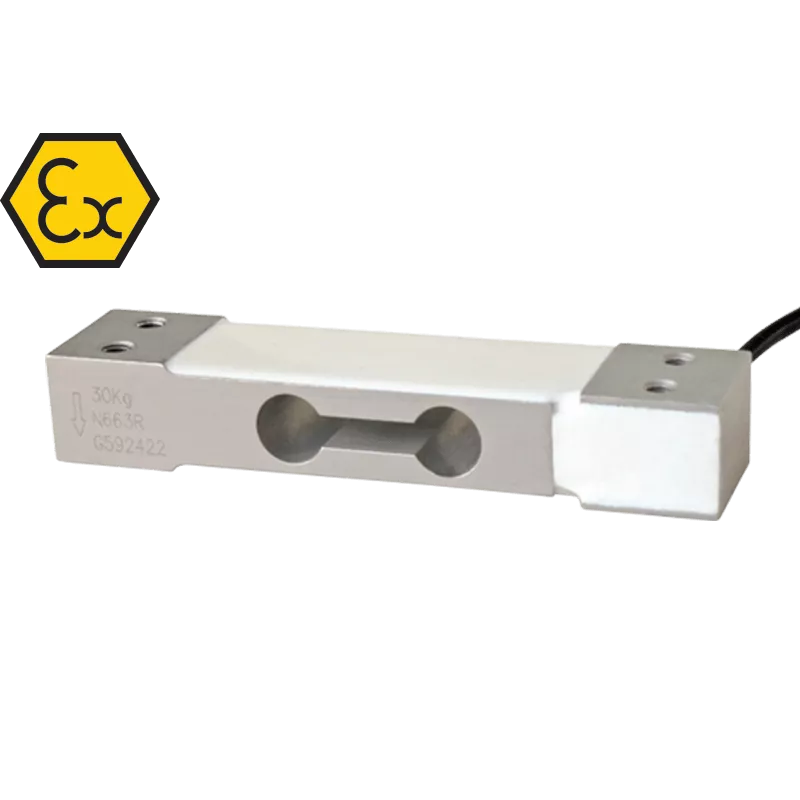

ALL Single Point Loadcell

Voor platforms 250 x 350 mm

3D Stepfile-viewer

Profiteer van

  • Realistische weergave en betere visualisatie van de ruimte
  • Vroegtijdige opsporing van installatieproblemen
  • Waardevolle gegevens voor latere processen
  • Verbetering van technische documentatie
 Technische specificaties bekijken

Belangrijkste kenmerken

  • Capaciteit: 3, 6, 10, 15, 20, 30, 50kg
  • Gecombineerde fout ≤ ±0,02% (0,017% C4; 0,014% C5)
  • Aluminiumlegering
  • Beschermingsklasse IP65

Algemene informatie


De ALL platform load cell is geschikt voor seriematig gebruik in weeg- en doseersystemen, niveaumeetapparatuur en algemene krachtmeetsystemen waar nauwkeurige metingen tegen lage kosten vereist zijn.


Kenmerken

  • Meetbereik: 3, 5, 10, 15, 20, 30, 50kg
  • Aluminiumlegering
  • Gecombineerde fout: ≤±0,02 % (0,017 % C4; 0,014 % C5)
  • Beschermingsklasse: IP65
  • Goedgekeurd volgens OIML R60 C3, optioneel C4 en C5

Opties

  • ATEX-goedkeuring Ex II 1GD (zone 0-1-2-20-21-22)
  • OIML R60 C4
  • OIML R60 C5
  • Roestvrij stalen beugel

Veiligheidsaanwijzing:
Bij gebruik als trekkrachtopnemer is het absoluut noodzakelijk om extra veiligheidsmaatregelen te installeren, zoals vangbanden, vangkettingen, enz. zodat de belasting wordt opgevangen in geval van een breuk van de opnemer, wat nooit volledig kan worden uitgesloten.

Heeft u deze sensor nodig voor uw project?

Vraag een vrijblijvende offerte aan of stuur ons uw contactgegevens voor een gratis en vrijblijvend gesprek. Onze sales engineers nemen dan binnen maximaal 1 tot 2 werkdagen contact met u op.

Offerte aanvragen

Altijd de juiste sensor oplossing.

  • Gratis en onafhankelijk advies voor uw toepassing
  • Aanbod op maat
  • Ontwikkeling van standaardoplossingen en oplossingen op maat
  • Snelle respontijd

ALL Single Point Loadcell

 Praat met een expert

Praat met onze experts

Niet precies wat u zoekt? Wij bieden standaard sensoren, maar kunnen u ook helpen met voor u aangepaste sensoren of een volledig op maat gemaakte meetoplossing. Neem contact met ons op voor advies of prijzen.

Praat met een expert

Technische specificaties

Specificaties Waarde
Gecompenseerd temperatuurbereik -10 °C / +40 °C
Kruip bij nominale belasting in 30 minuten 0.015%
Doorbuiging bij nominale belasting 0.5 mm
Inputweerstand 409 Ω ±6
Isolatieweerstand ≥5000 MΩ
Max. voedingsspanning zonder schade 18 V
Meetbereik 3, 5, 10, 15, 20, 30, 50kg
Bedrijfstemperatuurbereik -35 °C / +65 °C
Outputweerstand 350 Ω ±3
Nominaal vermogen 2 mV/V ±10%
Veilige overbelasting (% van volle schaal) 150%
Temperatuur effect op spanwijdte 0.0014% °C
-temperatuur effect op nul 0.0017% °C
Uiteindelijke overbelasting (% van volle schaal) 300%
Nul balans ≤ ±2%
