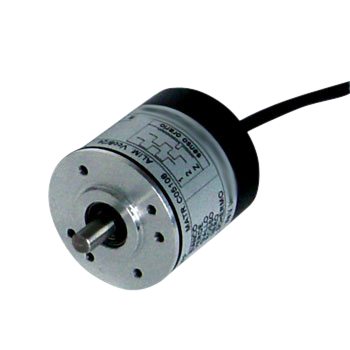

E40 Incremental Rotary Encoder
Great accuracy and compact size
Nyckelfunktioner
- Pulses per revolution: 5 to 10.000
- E40, Ø 40 mm round flange
- Incremental encoders with or without zero pulse
- Round flange Shaft: Ø 6 or 4 mm
- Protection degree IP54 (optional IP65)
- Operating temp. -10 ÷ 60°C
Behöver du den här sensorn till ditt nästa projekt?
Begär en offert eller lämna dina uppgifter för att få mer information från en av våra experter.
Produktnedladdningar
Få det på ditt sätt
Inte exakt vad du letar efter? Vi erbjuder standardsensorer, men kan också hjälpa dig med en komplett skräddarsydd lösning. Kontakta oss för rådgivning eller budgetprissättning.
Prata med en expertTekniska specifikationer
| Specifikation | Värde |
|---|---|
| Absorption | 40 mA max |
| Case material | ABS / Aluminium (type X) |
| Connections | Axial or radial cable 1 m long Optional: radial cablepress, 5-pin Lumberg or DB9 axial connector |
| Electronic output | Push-pull, NPN open collector, 5Vdc or 8/24Vdc line driver signals protected against short circuits |
| Inertia | ≤5g cm2 |
| Max load | 10N axial / 20N radial |
| Max. frequency | 100/150 KHz |
| Operating temperature | -10 ÷ 60°C |
| Output signals | Two square waves 90° ±15° out of phase – Zero pulse width: 90°±15° |
| Protection degree | IP54 (optional IP65 with metal case and cable gland) |
| Pulse code | Incremental |
| Pulses/revolution | 2 ÷ 12500 |
| Revolutions/minute | 6000 |
| Shaft diameter | 4 or 6 mm | Hole 8 or 6 mm |
| Shaft material | AISI 303 steel |
| Shock resistance (11 ms) | 30 G |
| Starting torque | ≤0.2 Ncm |
| Stocking temperature | -20 ÷ 80°C |
| Supply voltage | 5Vdc or 8/24Vdc - protection against polarity reversal |
| Vibration resistance (10÷2000 hz) | 10 G |
| Weight | 95 g ca. |
| Zero pulse | One pulse/revolution |
