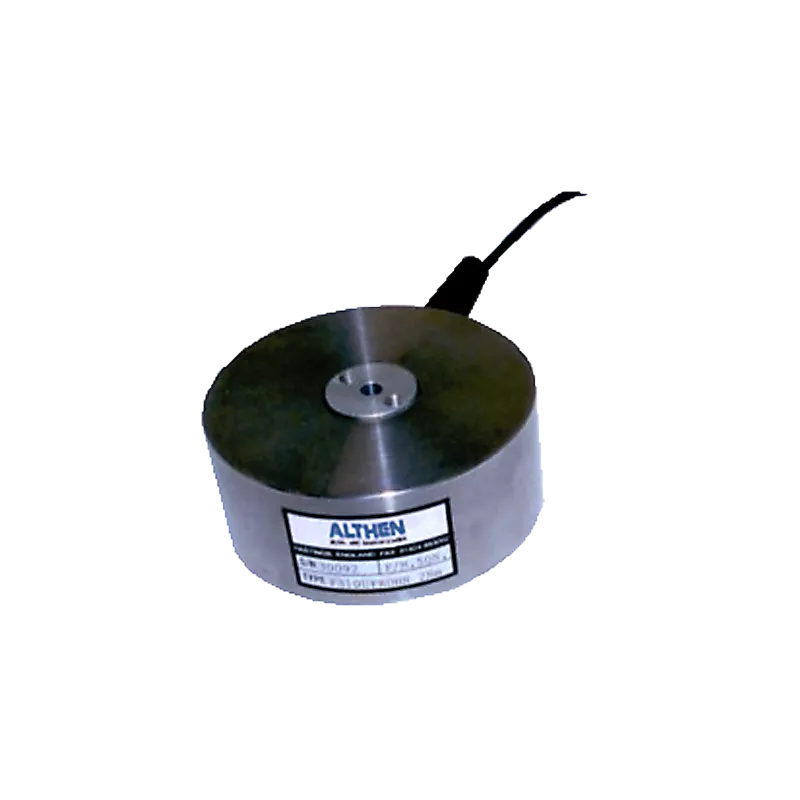

ATF310 Force-Torque Sensor

Axial force and torque transducer

Behöver du den här sensorn till ditt nästa projekt?

Begär en offert eller lämna dina uppgifter för att få mer information från en av våra experter.

Prata med en expert

Produktnedladdningar

Få det på ditt sätt

Inte exakt vad du letar efter? Vi erbjuder standardsensorer, men kan också hjälpa dig med en komplett skräddarsydd lösning. Kontakta oss för rådgivning eller budgetprissättning.

Prata med en expert

Tekniska specifikationer

Specifikation Värde
Bridge resistance 350 Ω
Compensated temperature range -10 - +50 °C
Creep, 5 min ±0.1 % AL
Dynamic load capacity 70 % RL
Hysteresis ±0.05 % RL
Insulation resistance, minimum at 50 vdc 500 MΩ
Material Aluminium
Maximum cross talk 1 % RL
Non-linearity, terminal ±0.05 % RL
Operating temperature range -10 - +80 °C
Overload, safe 150 % RL
Overload, ultimate 400 % RL
Rated load 50 N
Rated output, nominal 0.6 mV/V
Rated output, rationalised 0.5 mV/V ±0.5 % RL Rationalisation tolerance applies to single direction calibrations only
Rated torque 2 Nm
Repeatability ±0.05 % RL
Supply voltage, max. 10 V
Supply voltage, recommended 10 V
Temperature effect on rated output ±0.005 % AL/K
Temperature effect on zero load output ±0.02 % RL/K
Weight (excl. cable) approx. 250 g
Zero load output ±4 % RL
