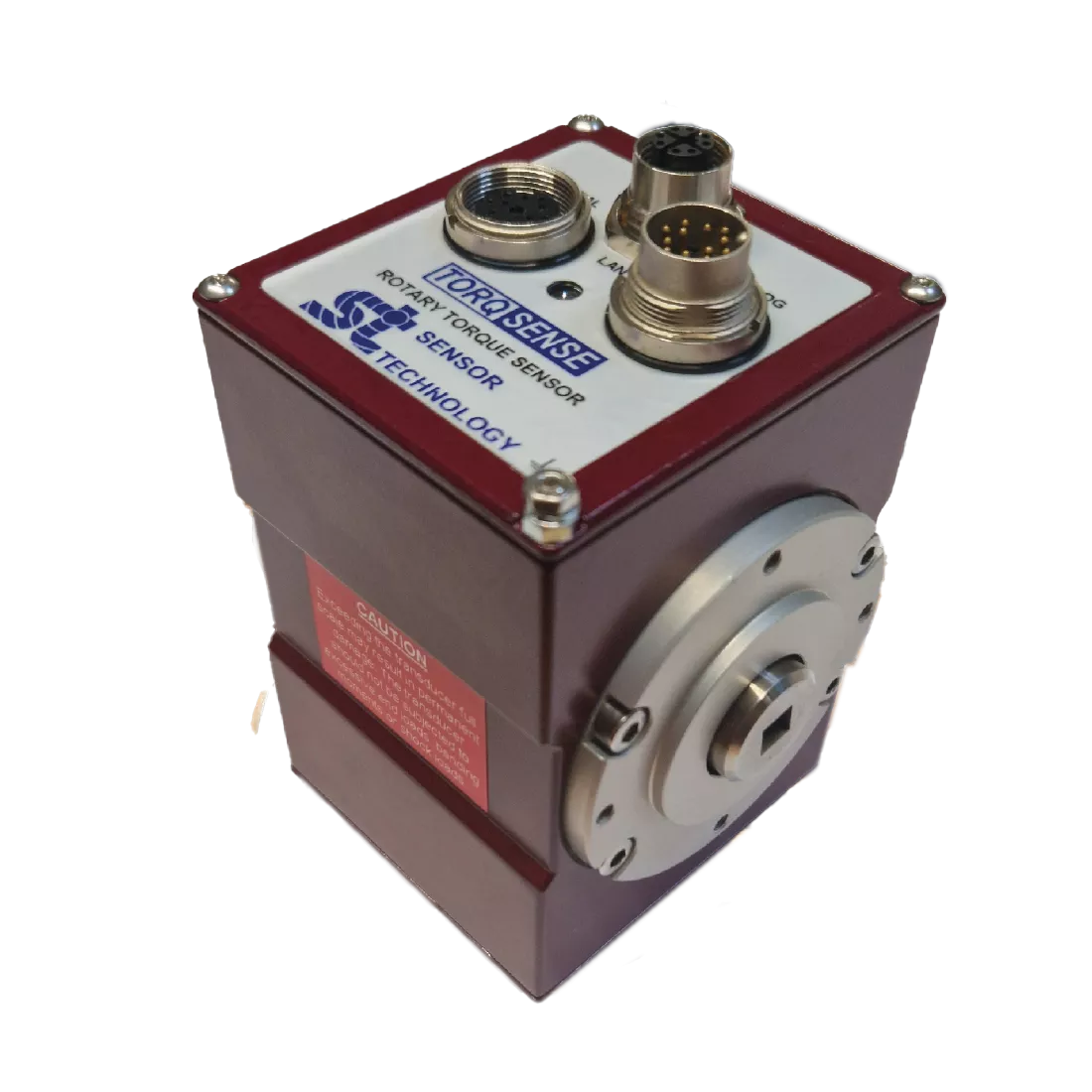

SGR525/526 Digitala roterande vridmomentgivare med fyrkantdrivning

---

Nyckelfunktioner

• Givare från 1Nm till 265Nm
• Brett strömförsörjningsområde 12-32 VDC
• Hastighetsmätning / vinkel / effektberäkning
• Justerbar jämnhet för vridmomentdata, lågpassfilter
• Hög digital samplingsfrekvens på 4000 samplingar per sekund

---

Om digitala roterande vridmomentgivare SGR525/526

Torqsense digitala roterande trådtöjningsgivare (SGR) använder kontaktfri teknik som eliminerar behovet av bullrande glidringar. De är lämpliga för vridmomentmätning, testning, återkopplingskontroll av drivmekanismer och processtyrningsapplikationer. Givarna i SGR-serien använder modern teknik för signalbehandling av trådtöjningsgivare för att ge en lösning för vridmomentmätning med hög bandbredd och låg kostnad, med hög kapacitet för överskridande och överbelastning.

Viktiga funktioner

• Givare från 1Nm till 265Nm.
• Stort och fullt fungerande överområde på 250%.
• Minimala fel vid sido- och ändbelastning
• Lågt hysteresfel på ± 0,05 % FSD
• Låg linjäritetsavvikelse på ± 0,05 % FSD
• Noll variation i vridmomentsignalen med rotation (cyklisk variation)
• Kontaktfri signalöverföring, inga glidringar som slits ut
• Hög digital samplingsfrekvens på 4000 samplingar per sekund
• Justerbar jämnhet för vridmomentdata, lågpassfilter
• Hastighetsmätning / vinkel / effektberäkning
• Brett strömförsörjningsintervall 12-32 VDC
• Integrerat Ethernet som tillval gör att flera användare kan komma åt en givare av flera användare samtidigt, från var som helst där det anslutna nätverk når.

Teknik

SGR-seriens momentgivare använder en fullbrygga med fyra element för att mäta vridningen på en axel, vilket bidrar till att minska felen från krafter utanför axeln som ibland oavsiktligt appliceras på givaren i vissa testuppställningar. Helbryggan ökar också känsligheten och temperatur
temperaturprestanda för töjningsmätningen.

En rotormonterad ultraminiatyrmikrokontroller mäter trådtöjningsgivarens brygga och överför informationen digitalt tillbaka till statorn, vilket eliminerar all brusupptagning som vanligtvis förknippas med slipring och andra analoga metoder för överföring av vridmomentdata från rotor till stator. Externt brus i mätarens ledningar elimineras praktiskt taget helt tack vare det korta avståndet mellan trådtöjningsgivarens element och rotorns mätkretsar.

En flerpunktskalibreringsmetod minskar eventuella linjäritetsfel i givaren. En stor funktionell overrange-kapacitet gör att topparna i en vridmomentsignal kan fångas upp mer korrekt utan någon klippning när givaren arbetar nära sin fullskaliga nominella kapacitet.

Allt detta i kombination med en mekanisk överbelastningsförmåga på över 400% gör SGR-seriens vridmomentgivare till en mycket robust och noggrann lösning för vridmomentmätning.

---
